CAL-ONE - automat do kalendarzy ściennych CAL-one 1000

CAL-one 1000

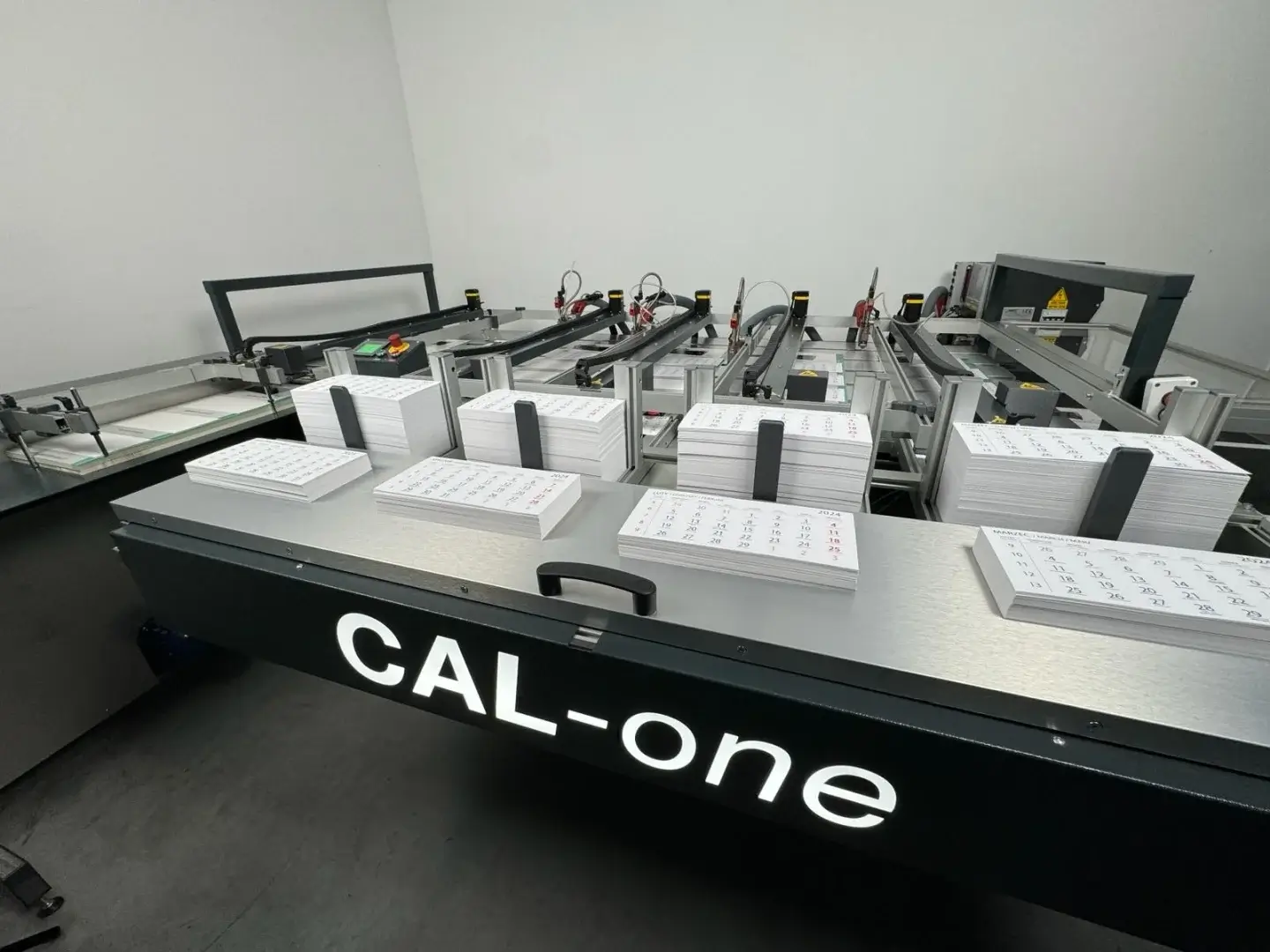

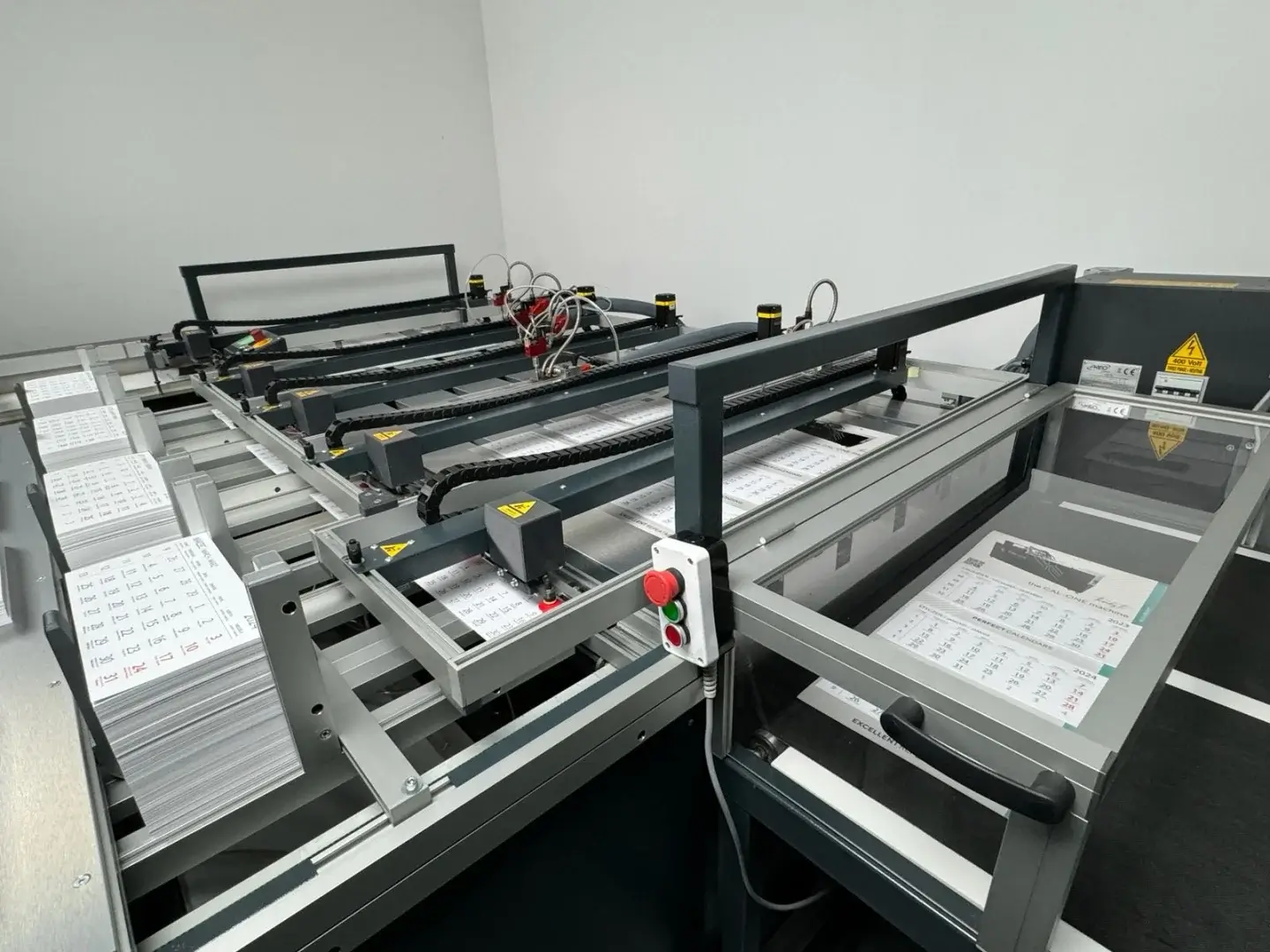

Automat CAL-one 1000 do produkcji klejonych kalendarzy ściennych. Może pracować w trybie kalendarzy jednodzielnych, dwudzielnych, trójdzielnych oraz czterodzielnych.
Czwarta stacja może być skonfigurowana jako podajnik bloczków kalendarzy lub podajnik główek. W dodatkowej opcji czwarta stacja może być skonfigurowana jako stacja zamienna pomiędzy bloczkami i/lub główkami do kalendarzy.
Maszyna wyposażona jest w automatyczny podajnik plecków do kalendarzy. Główki do kalendarzy doklejane są w trybie automatycznym lub półautomatycznym.

dane techniczne

Prędkość klejenia kalendarzy jednodzielnych i/lub wielodzielnych

ponad 1000 szt. / godz.

Liczba osób do obsługi

1 – 2 osoby (w zależności od trybu pracy i ograniczeń systemu)

Min/maks. szerokość blatów (pleców)

250 mm / 375 mm

Min/maks. długość blatów (pleców)

200 mm / 1050 mm

Pojemność magazynu blatów do naklejania

450 mm (~2000 szt. karton 230g)

Maksymalna wysokość kalendariów

320 mm

Min/maks. szerokość kalendariów

250 mm / 370 mm

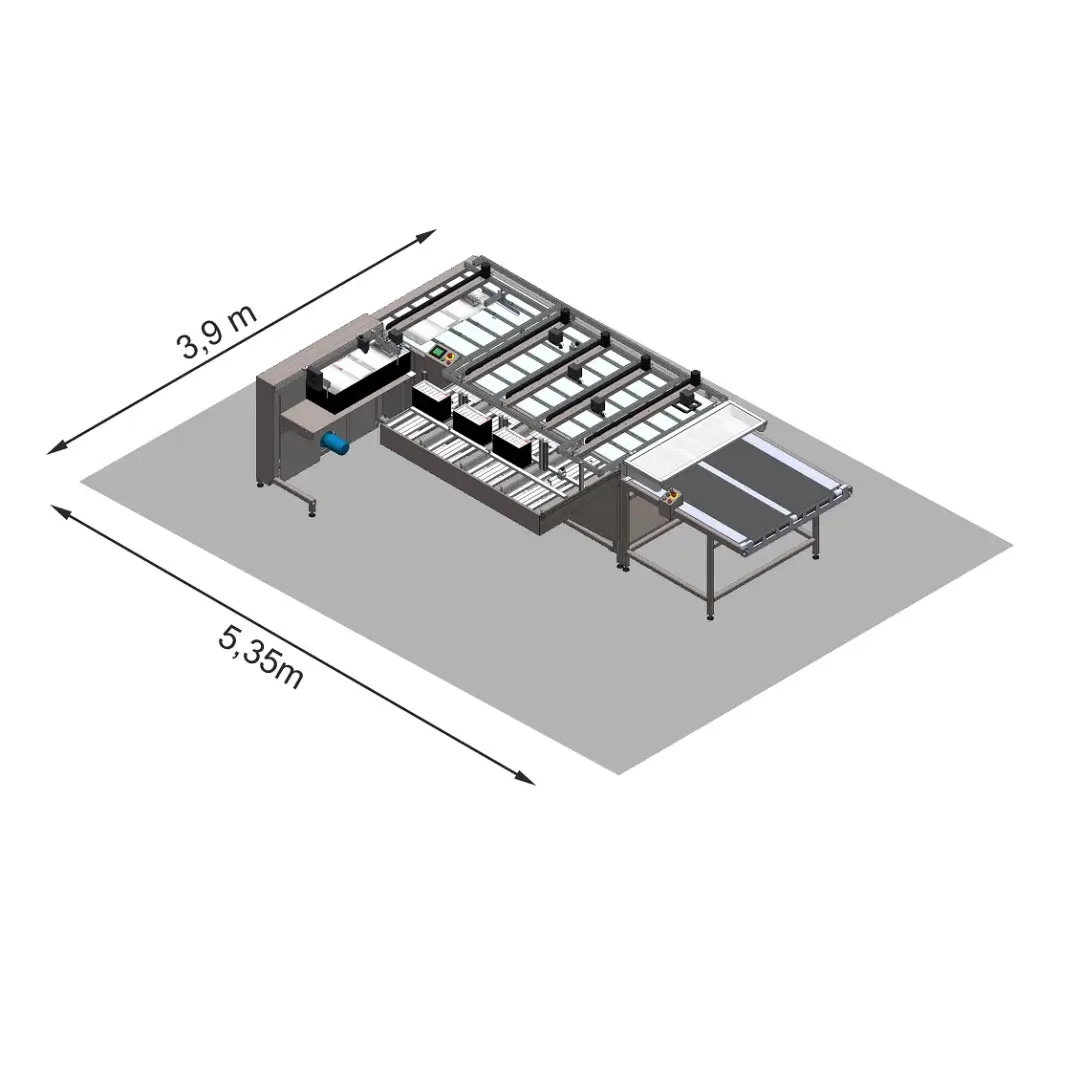

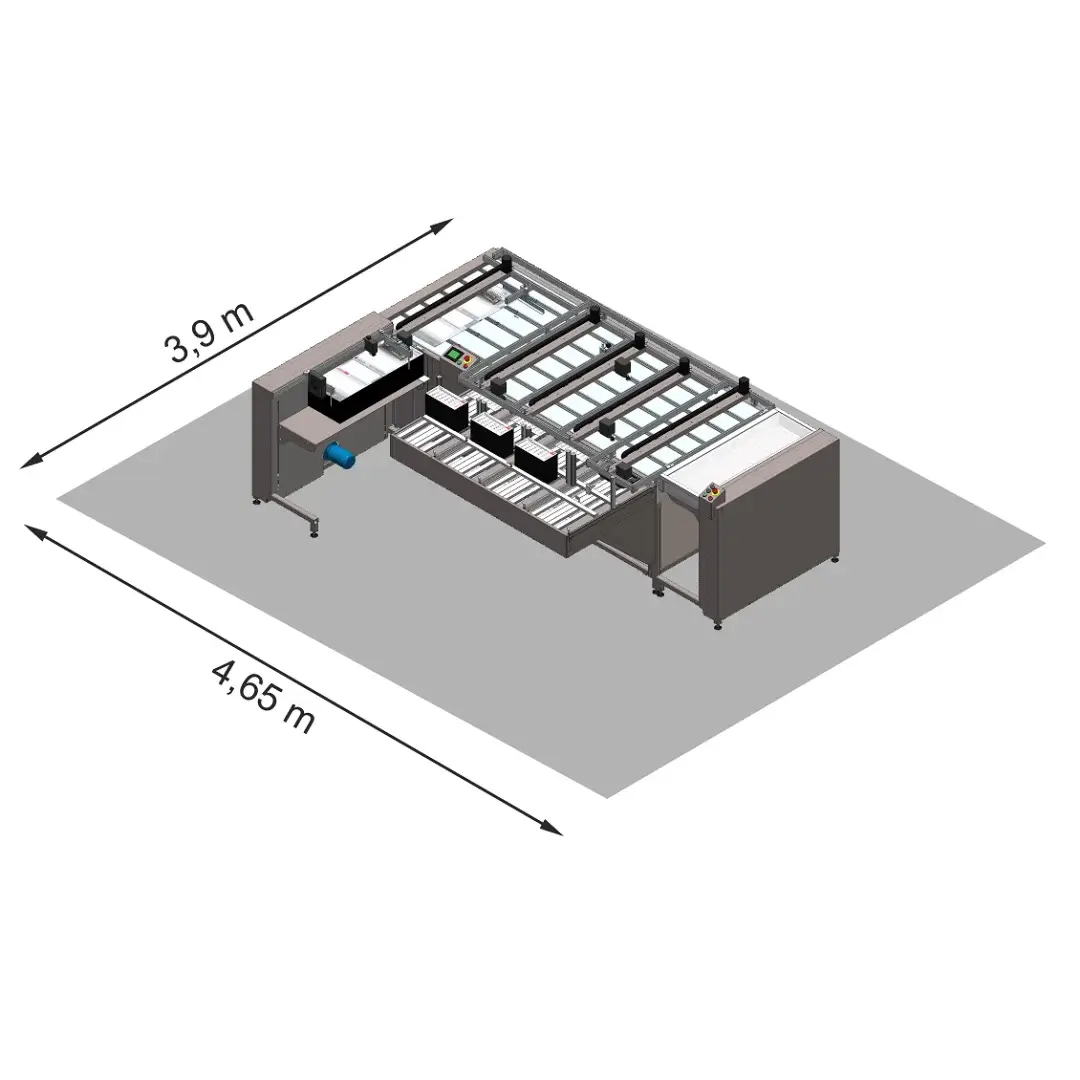

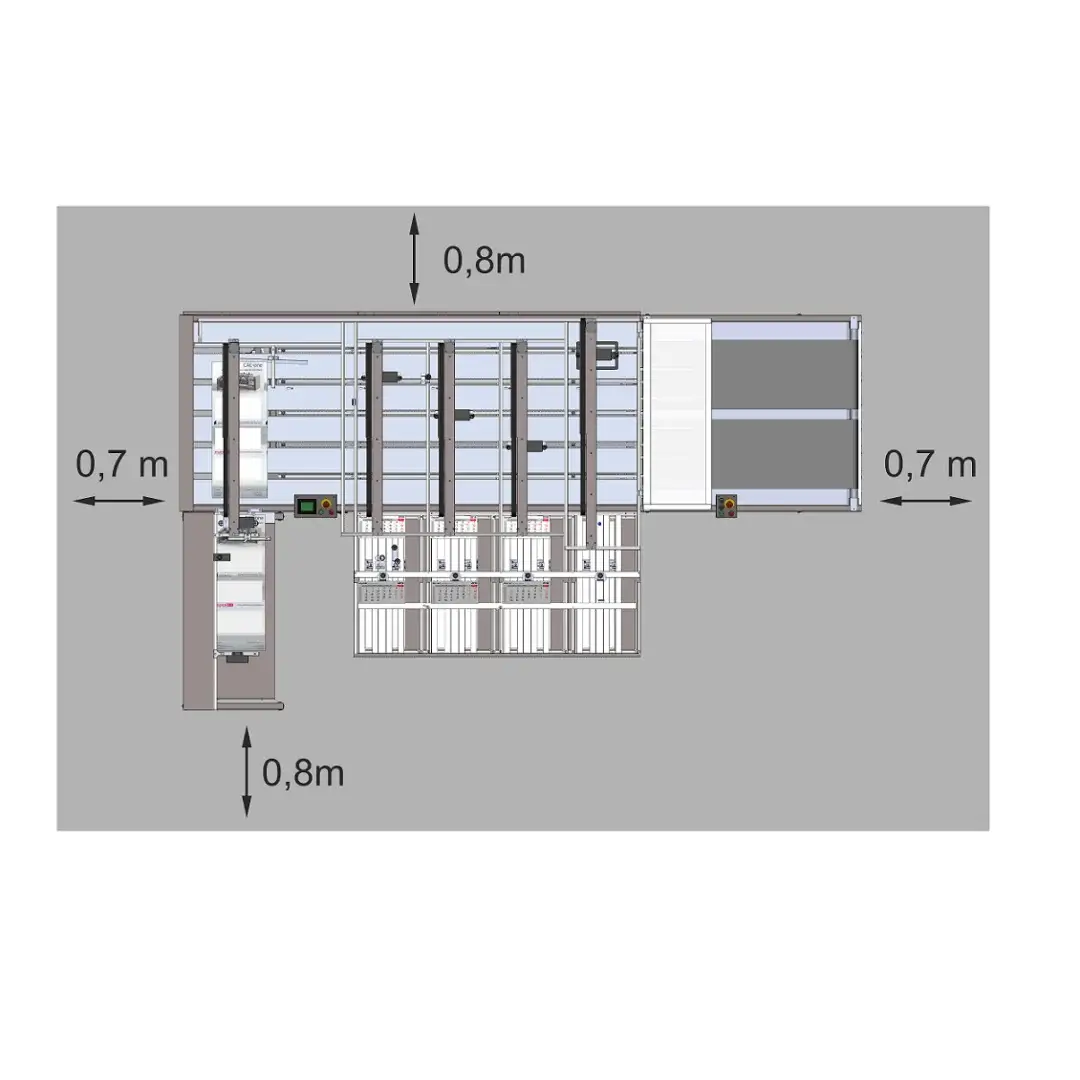

Powierzchnia robocza

3900 x 5350 x 3900 mm

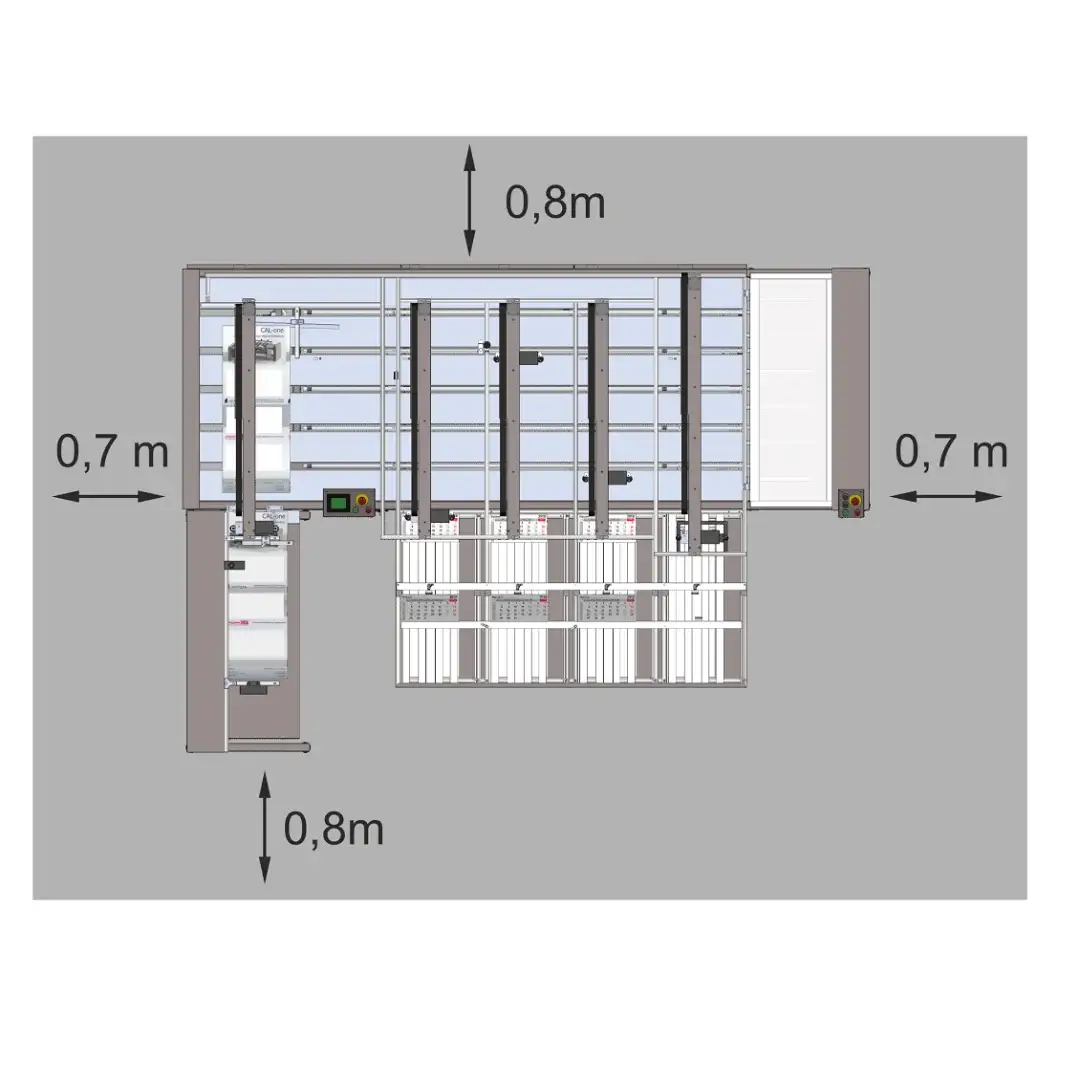

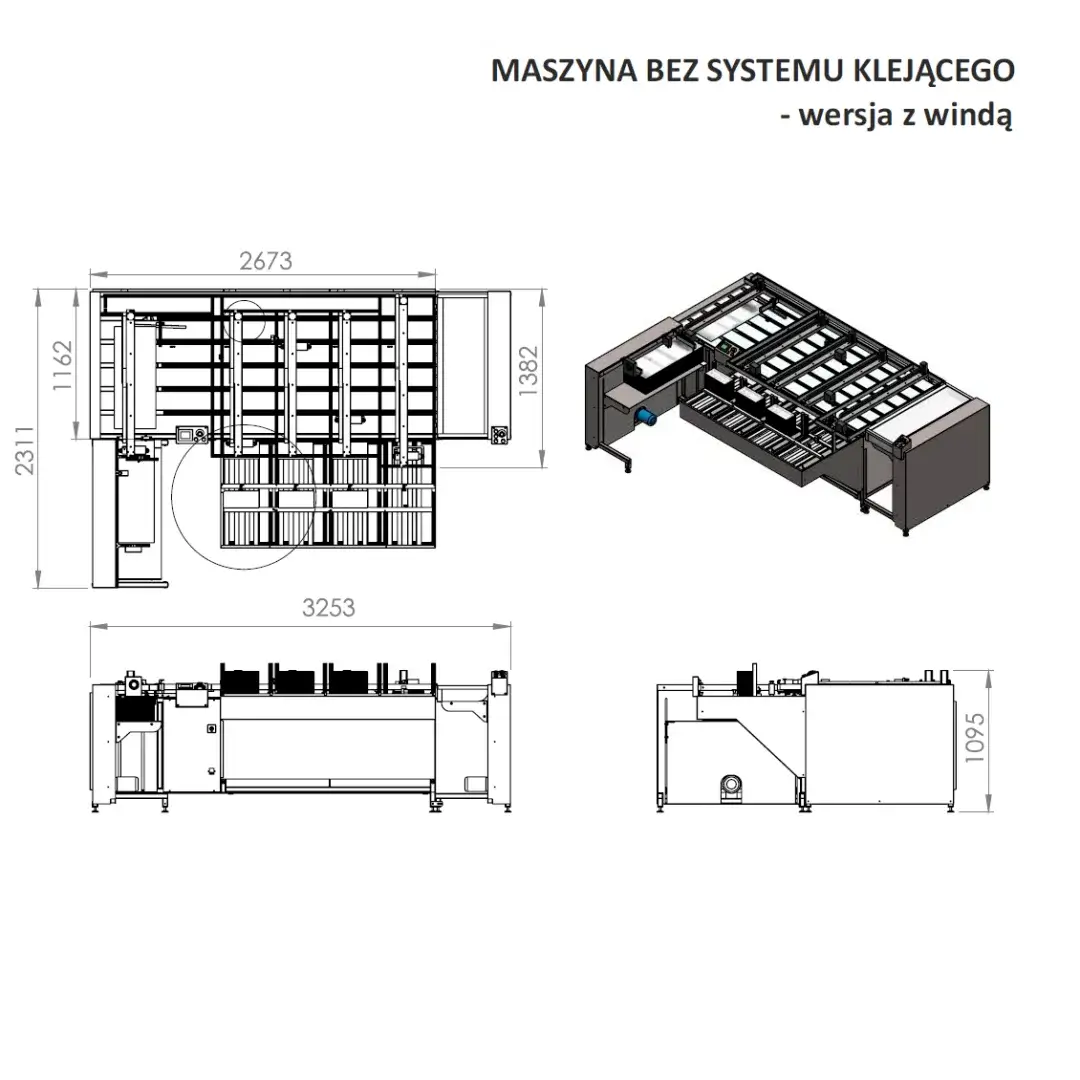

Wymiary urządzenia z wykładakiem typu winda

1095 x 3253 x 2311 mm [Wys. x Szer. x Gł.]

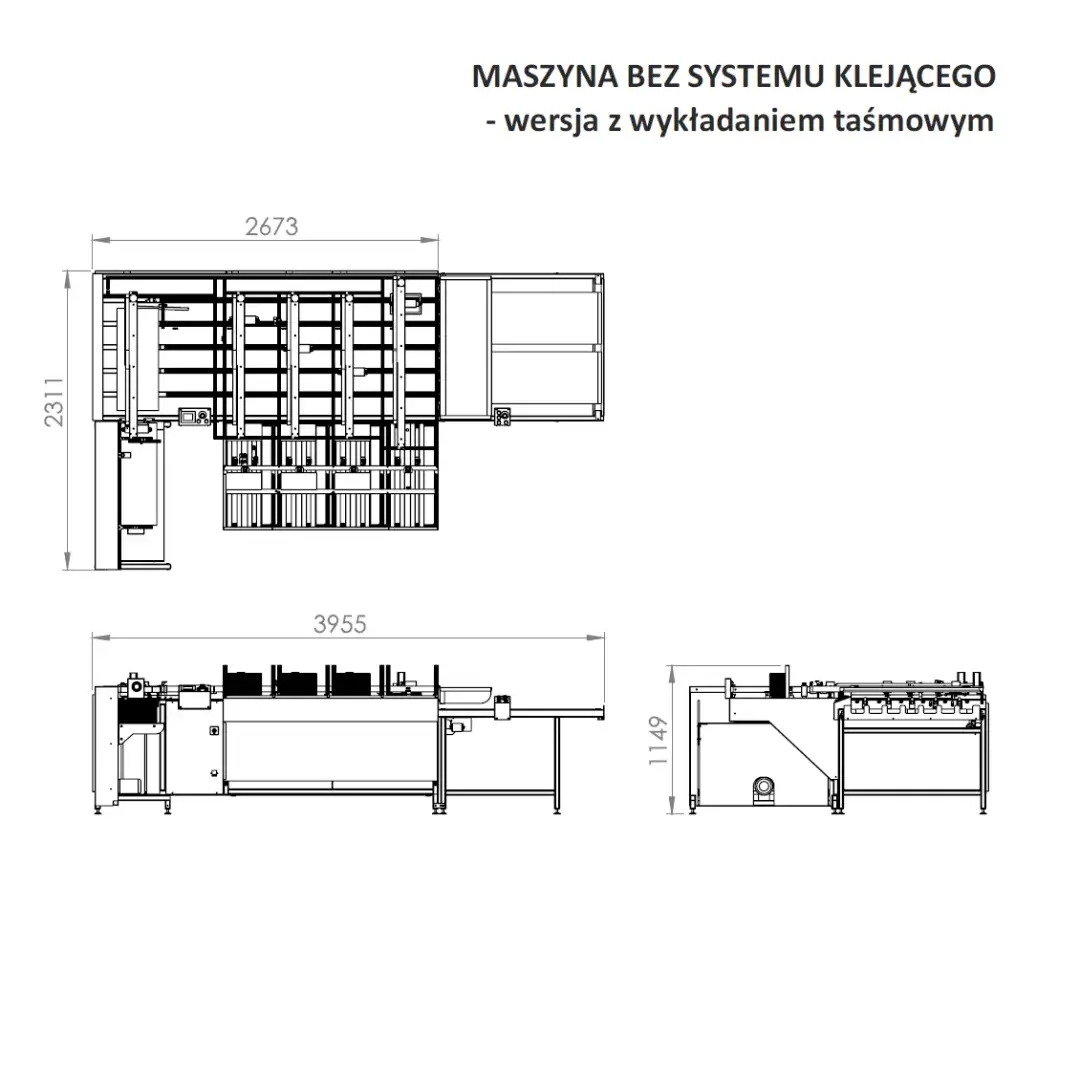

Wymiary urządzenia z wykładakiem taśmowym

1149 x 3955 x 2311 mm [Wys. x Szer. x Gł.]

Waga urządzenia z klejownikiem i wykładakiem

typu winda – 530 kg

Waga urządzenia z klejownikiem i wykładakiem

taśmowym – 580 kg

Zasilanie maszyny

230 V AC, 50 Hz, 1f (+/- 5%) – 16A

Zasilanie stacji klejowej

380 V AC, 50 Hz, 3f (+/- 5%) – 16A

DOSTĘPNE KONFIGURACJE

ODBIORNIKI

WYKŁADAK typu winda

Wykładak z windą odbiera gotowe kalendarze , w miarę zapełniania opuszcza się ku dołowi robiąc miejsce na kolejne kalendarze. Po zapełnieniu wykładak należy go opróżnić.

WYKŁADAK TAŚMOWY

Odbiornik działający w trybie serii lub strumieniowym za pomocą taśmy odbierane są gotowe produkty w systemie ciągłym bez przerywania procesu produkcyjnego.

WERSJA SEKCJI

WERSJA 3B-1G

3 Stacje klejenia bloczków
4 Stacja klejenia główek

WERSJA 3B-1B/G

3 Stacje klejenia bloczków
4 Stacja klejenia zamienna klejenia bloczków albo główek

WERSJA 4B

4 Stacje klejenia bloczków

SYSTEM KLEJOWY

na gorąco

System klejący PREO hot-melt: klej termotopliwy na gorąco typu HOT-MELT

NA ZIMNO

System z klejem na zimno: polecany klej (PLANATOL VD A 2010)

PODSTAWOWE ELEMENTY

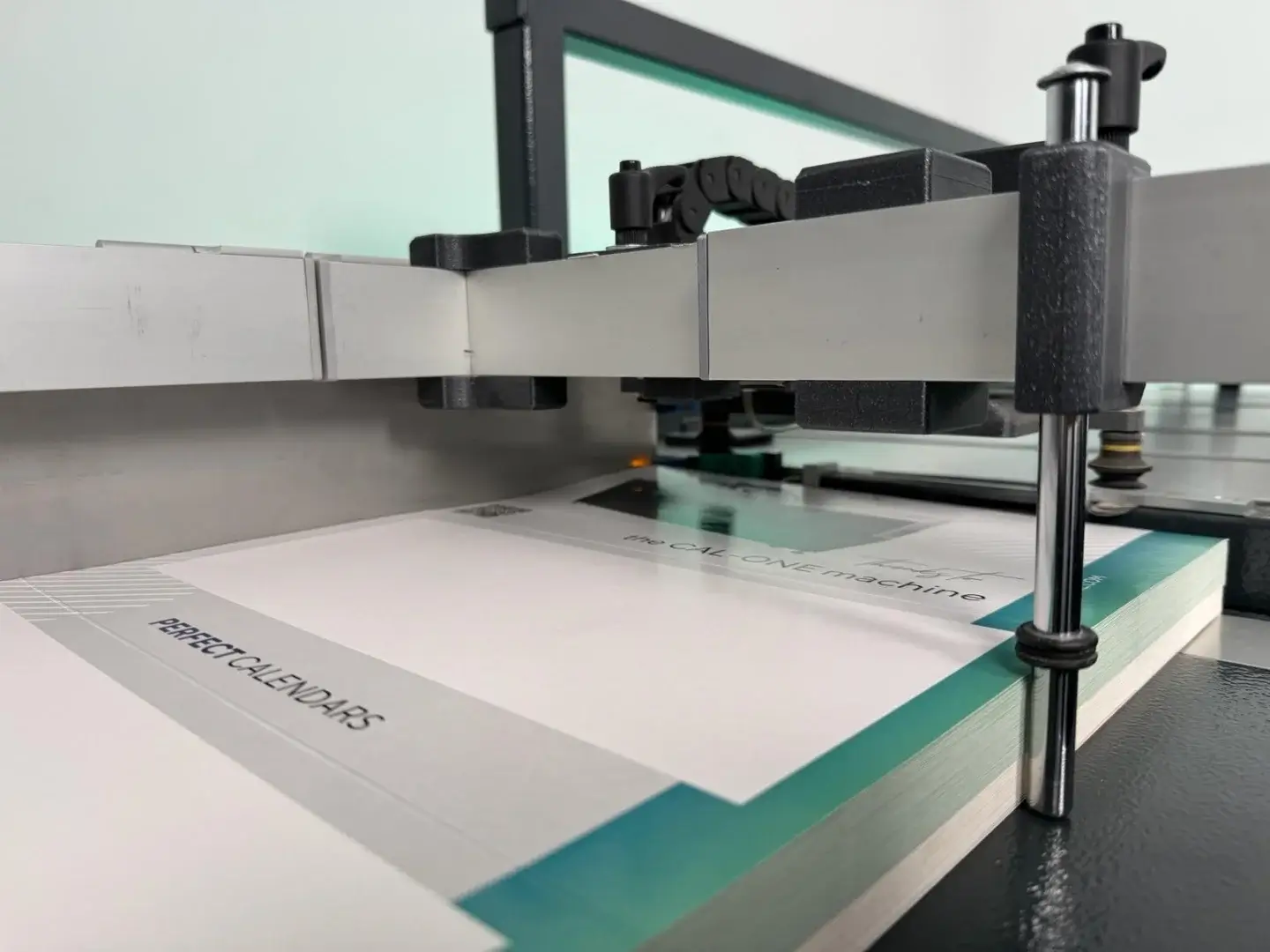

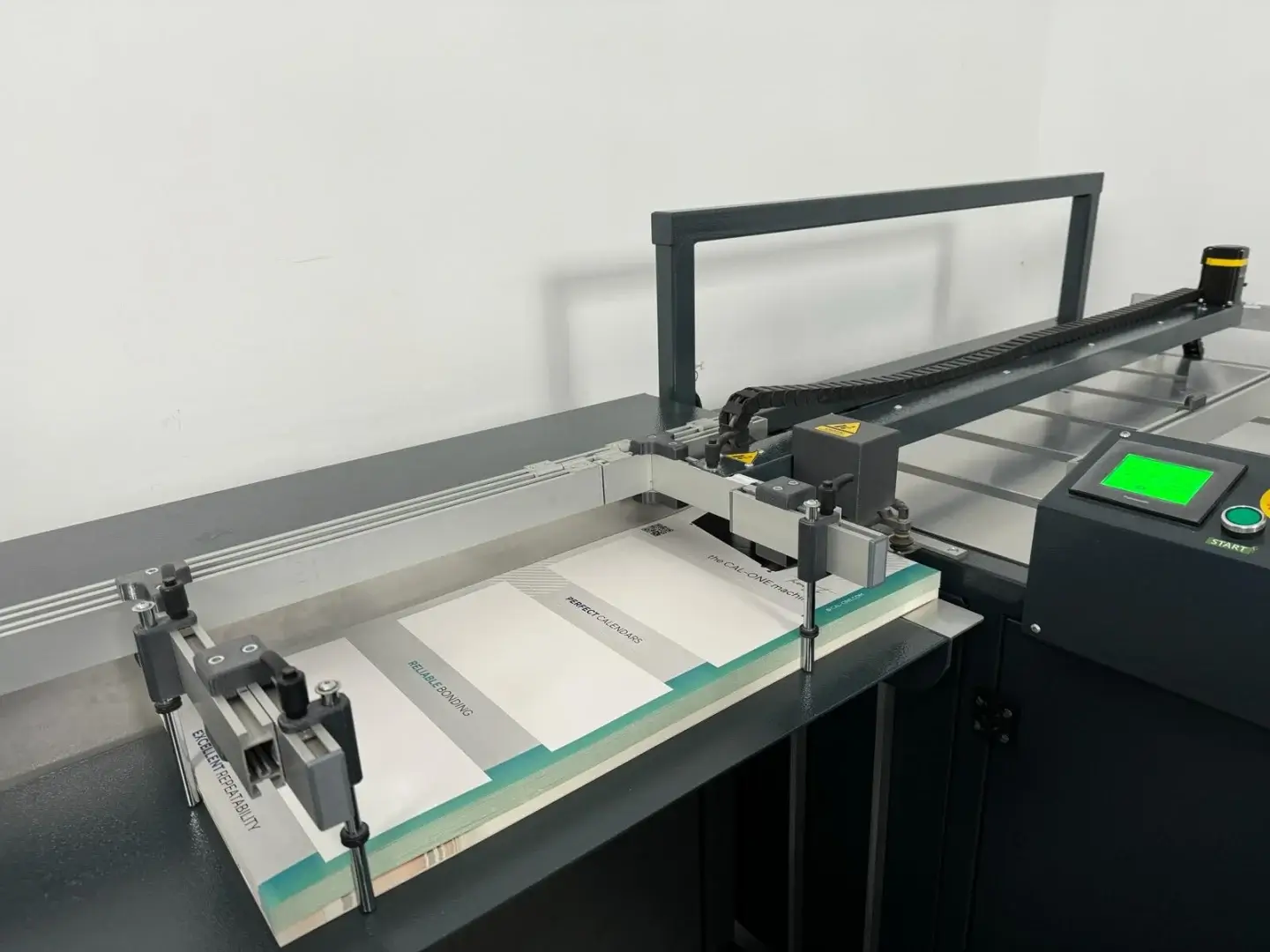

PODAJNIK BLATÓW

Podajnik mieści stos około 450 mm blatów. Za pomocą ssawek przenoszone są na stół roboczy. Mocny rozdmuch arkuszy, skutecznie rozseparowywuje wydrukowane cyfrowo lub offsetowo, blaty. czego efektem jest brak zacięć przy pobieraniu blatów.

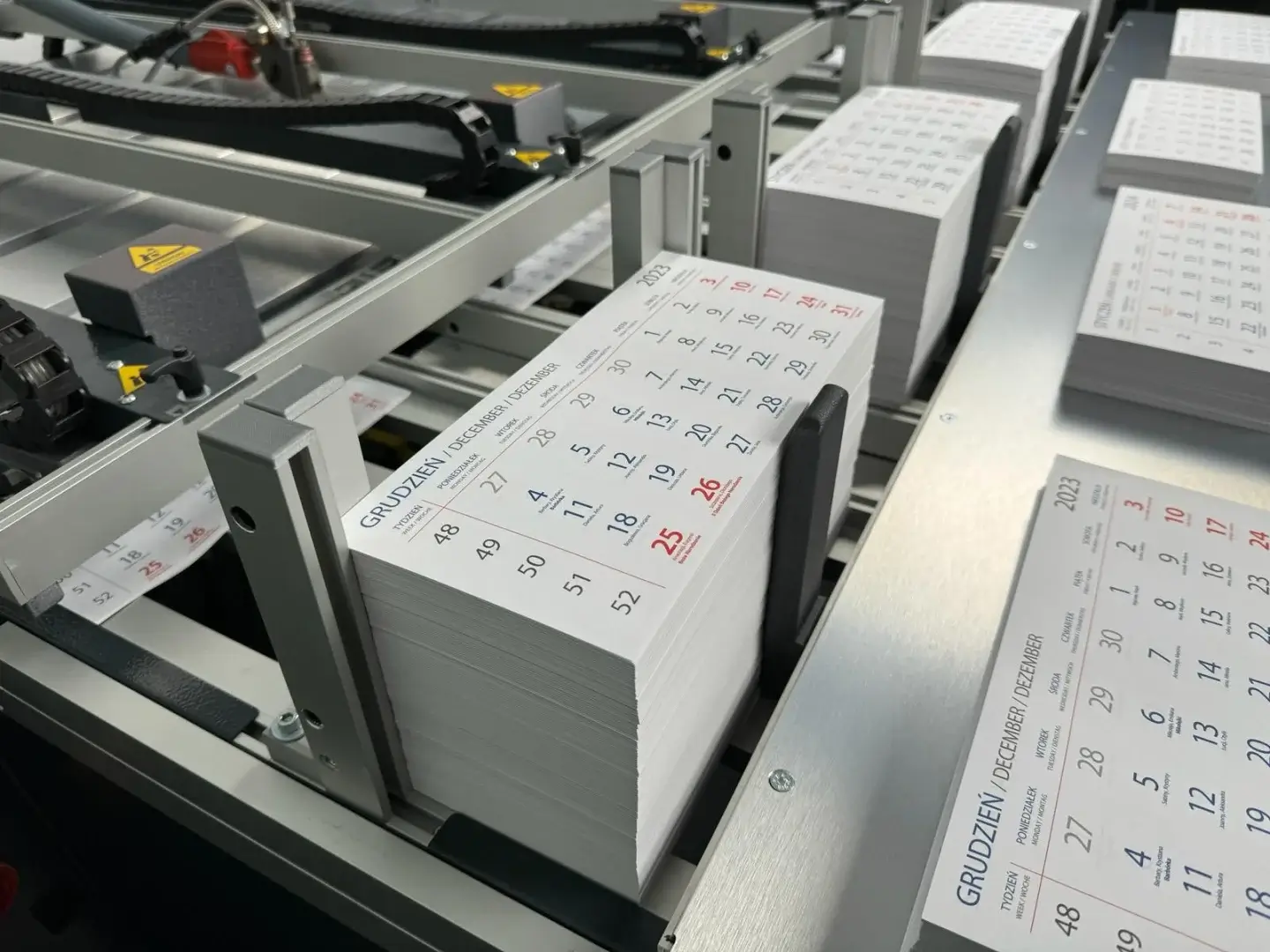

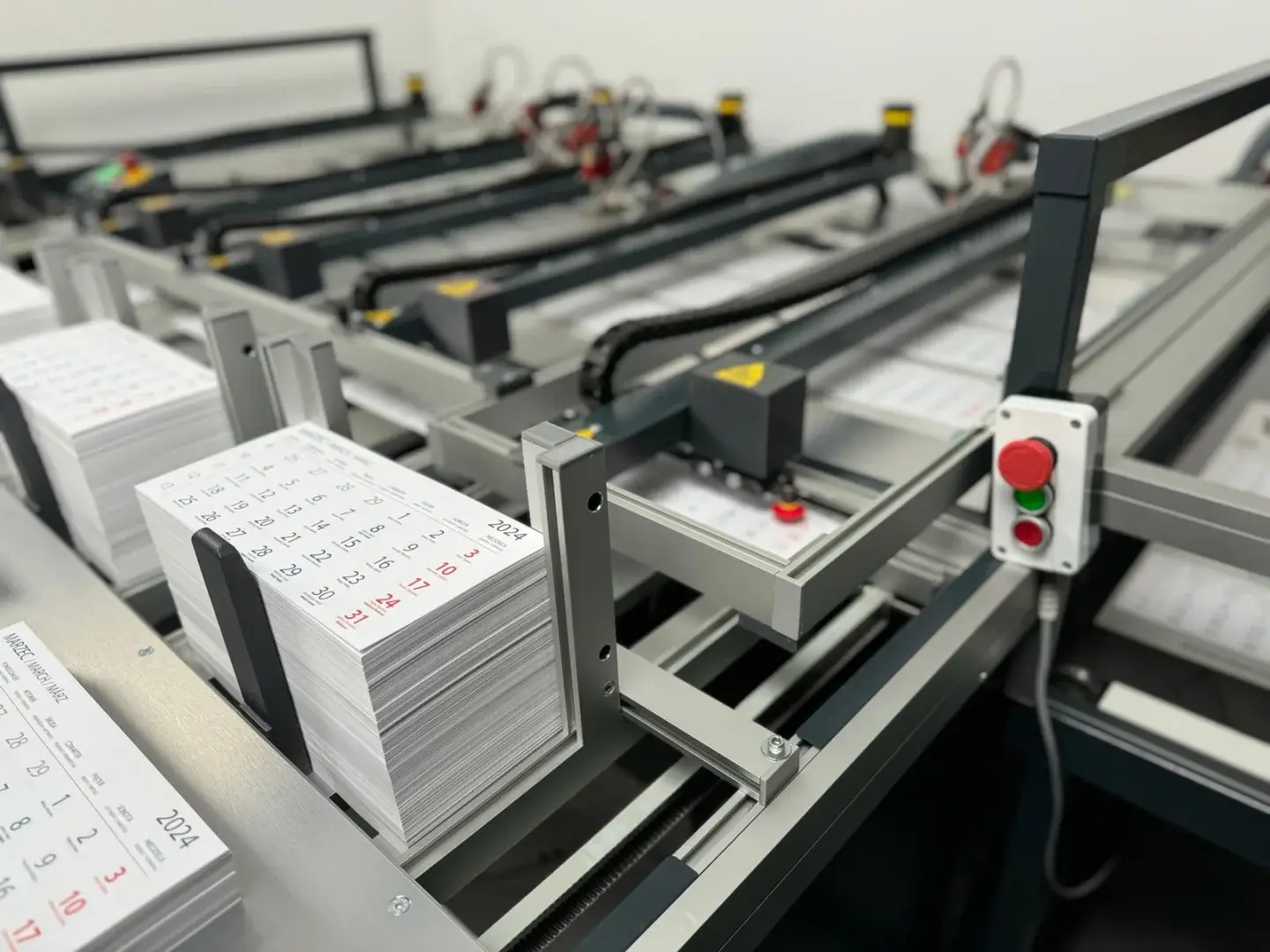

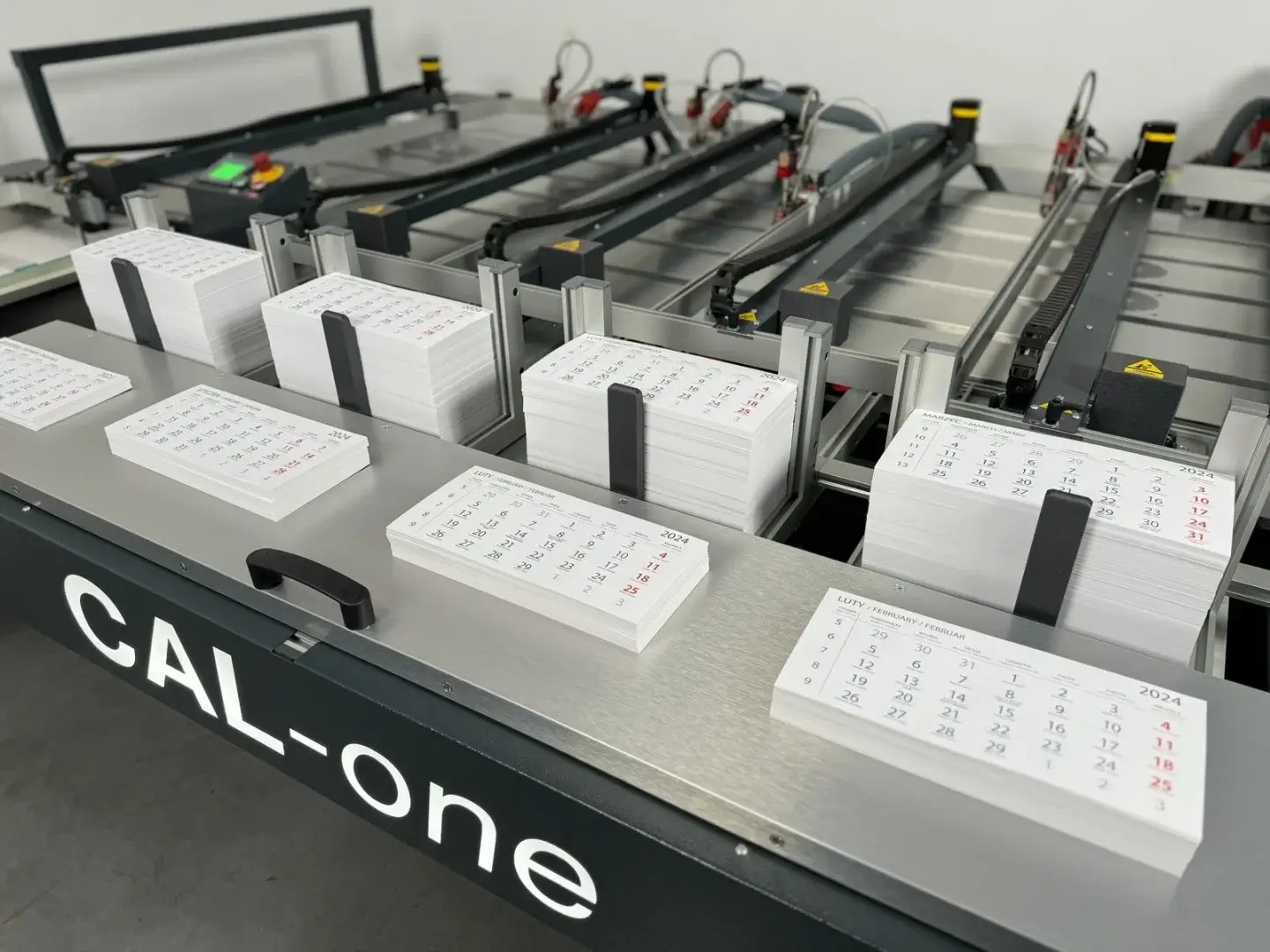

stacje bloczków

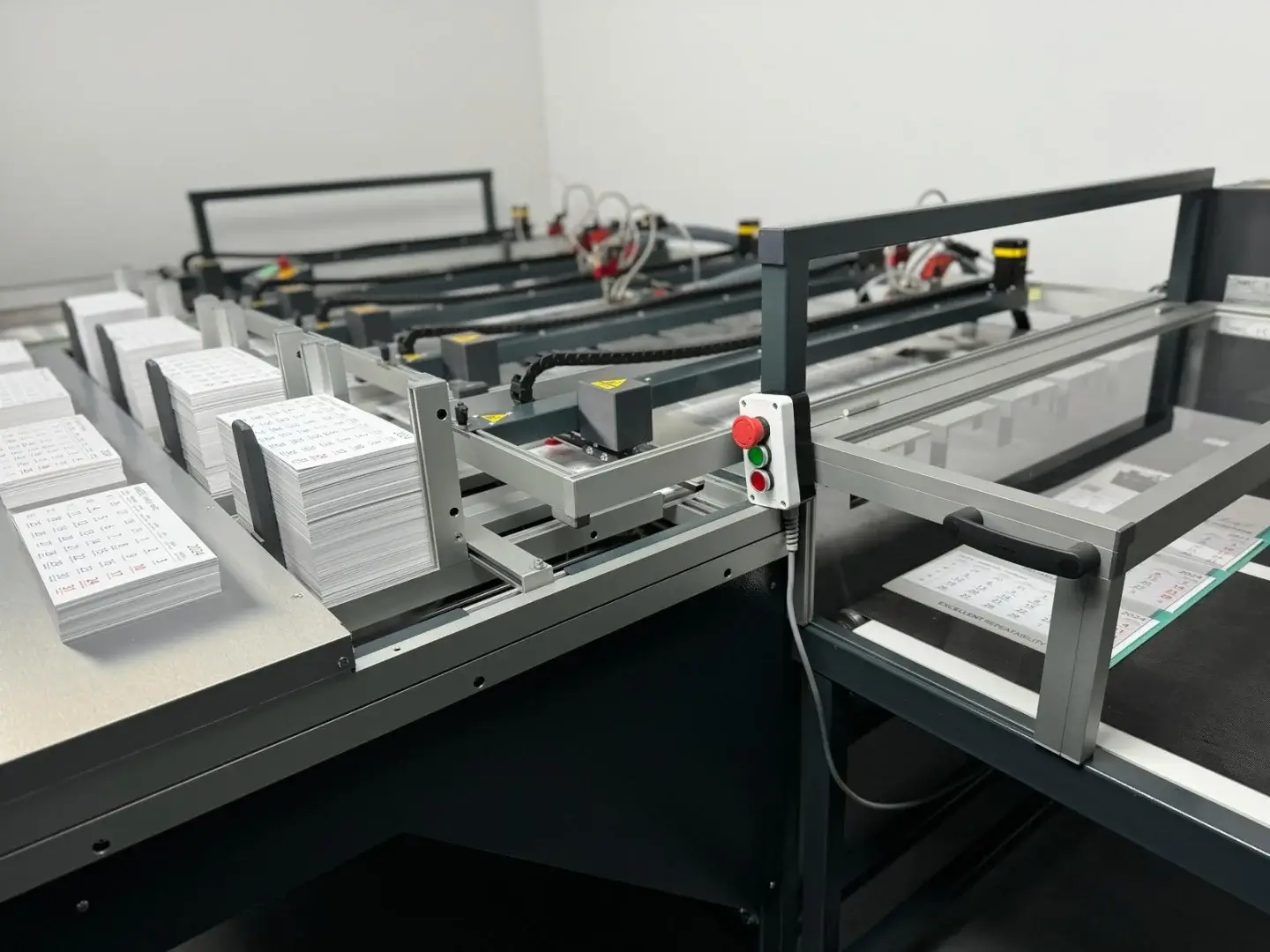

Stacje służą do automatycznego zabierania bloczków kalendariów ze stosu, a separator zapobiega podwójnym pobraniom. Stos kalendariów powinien być uprzednio rozcięty na pojedyncze bloczki. Podajnik skonstruowany jest tak, aby bloczki dokładane były od góry w systemie "non-stop" co nie powoduje zatrzymania pracy maszyny w celu uzupełnienia kalendariów.

proces sklejania

Blaty po wypozycjonowaniu są precyzyjnie przesuwane pomiędzy stacjami klejącymi, na które nanoszony jest klej, a następnie z podajnika bloczków, w sposób automatyczny, wklejane są kalendaria.

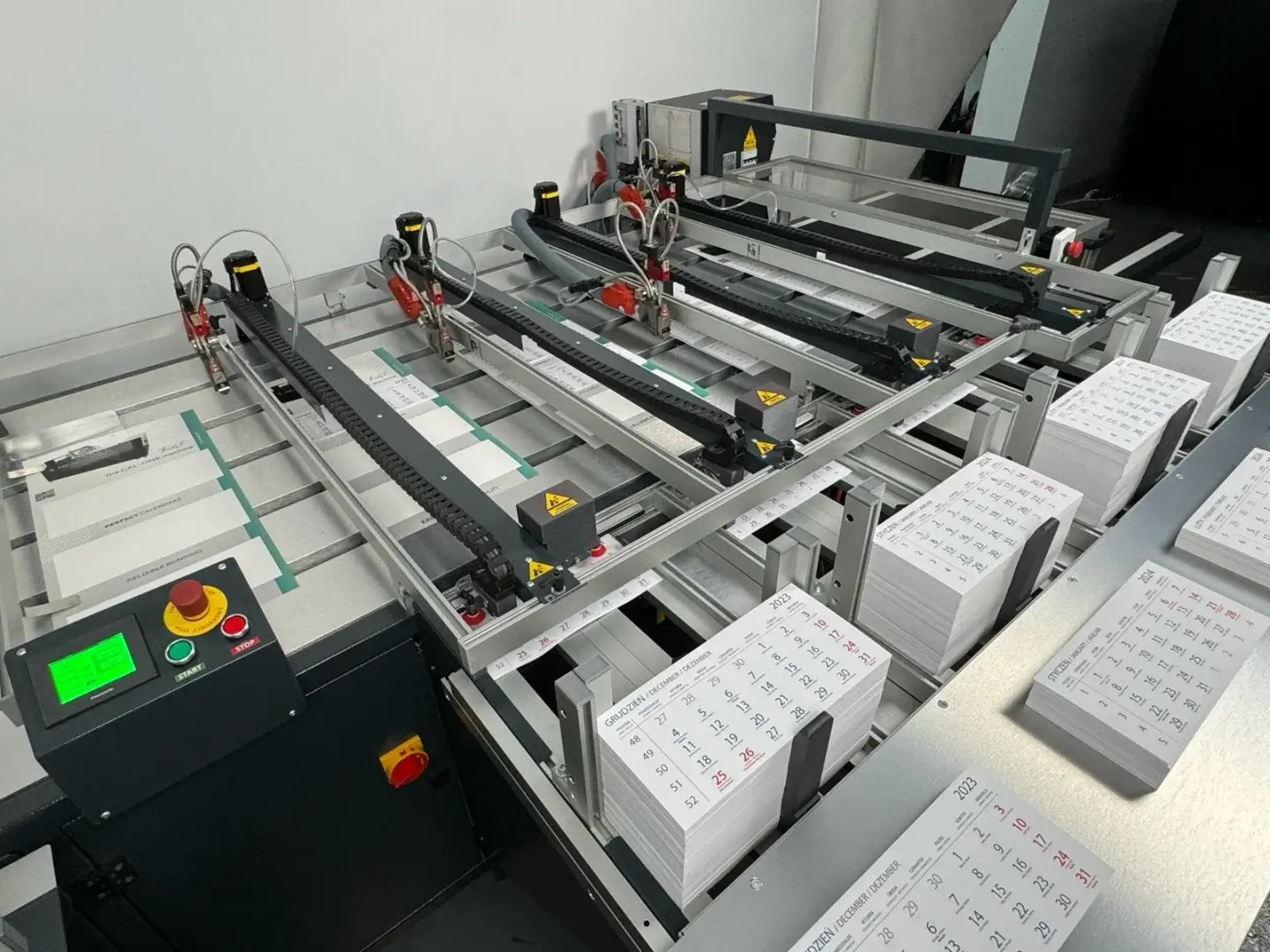

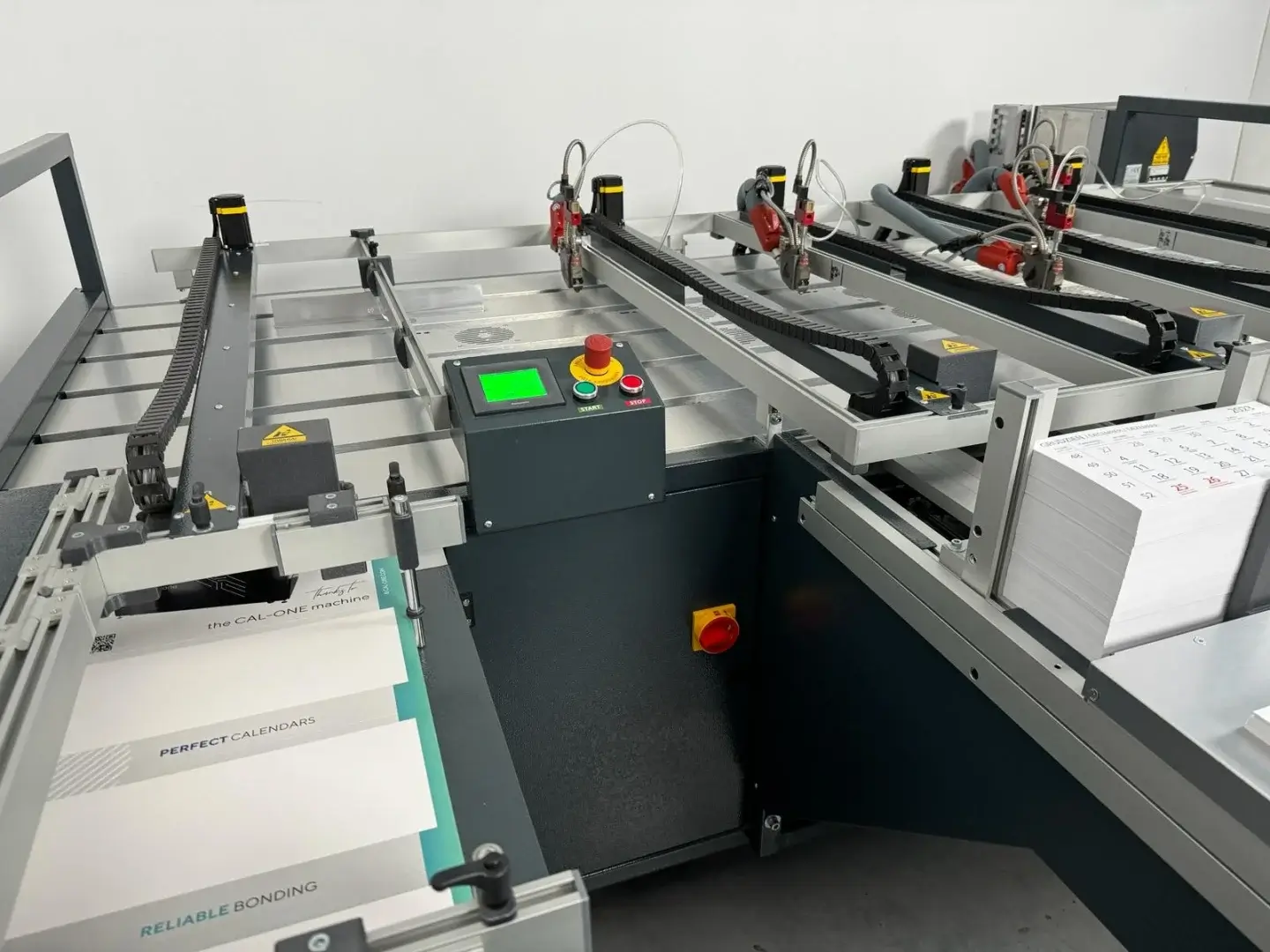

ekran DOTYKOWY

Panel sterujący wyposażony w duży i czytelny wyświetlacz dotykowy z możliwością dokonywania zapisu ustawień poszczególnych parametrów

KLEJOWNIK

Klejownik to urządzenie peryferyjne, które rozgrzewa klej HOT-MELT i za pomocą podgrzewanych węży doprowadza go do czterech głowic, nakładających klej na krawędzie główki. Zapewnia to trwałe i mocne sklejenie brzegów główki.

MARKA BOCZNA

Zastosowanie marki bocznej wspomaga precyzyjnie wyrównywanie kalendariów oraz dokładne przenoszenie przez ssawki na blat roboczy.

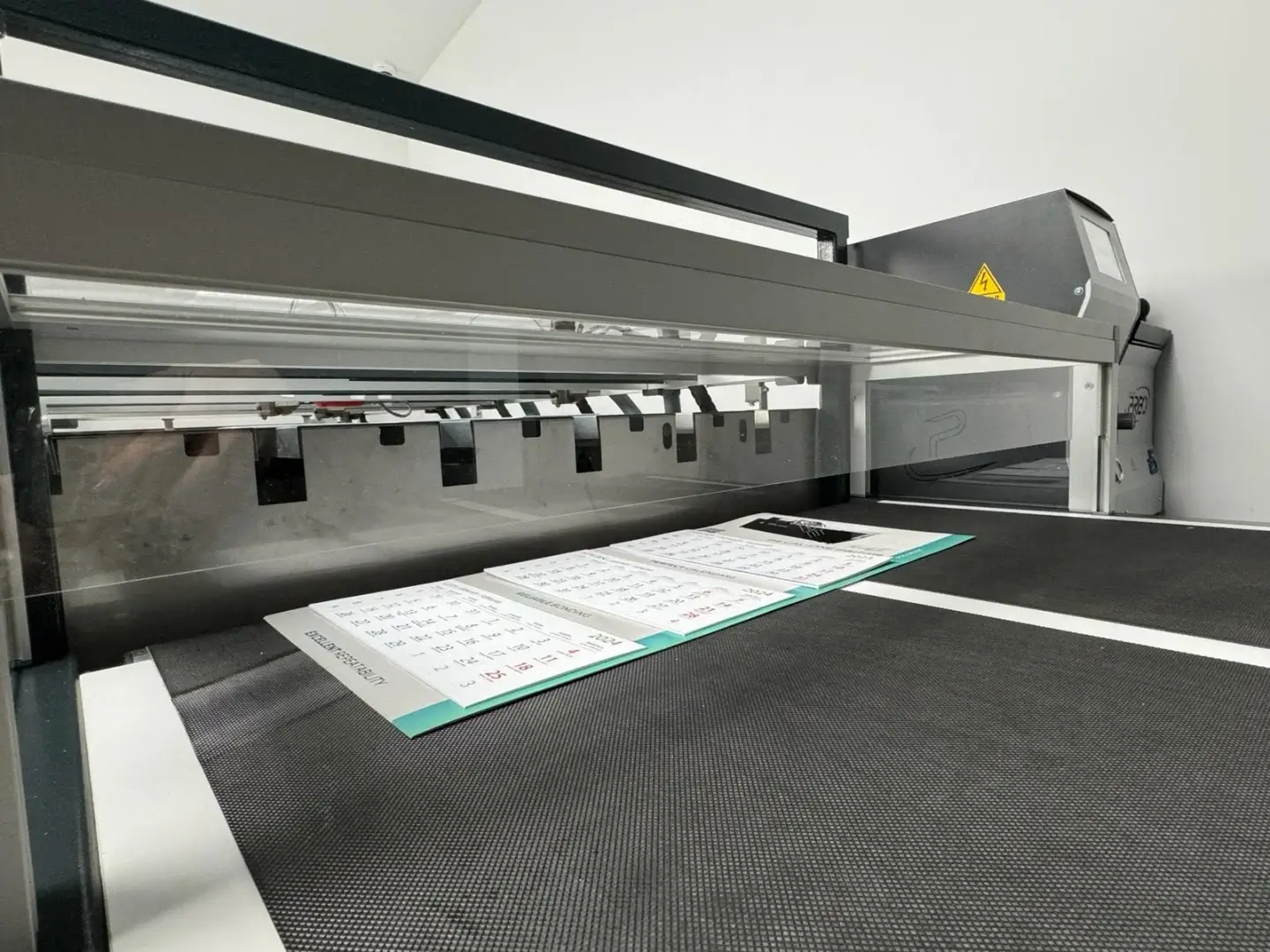

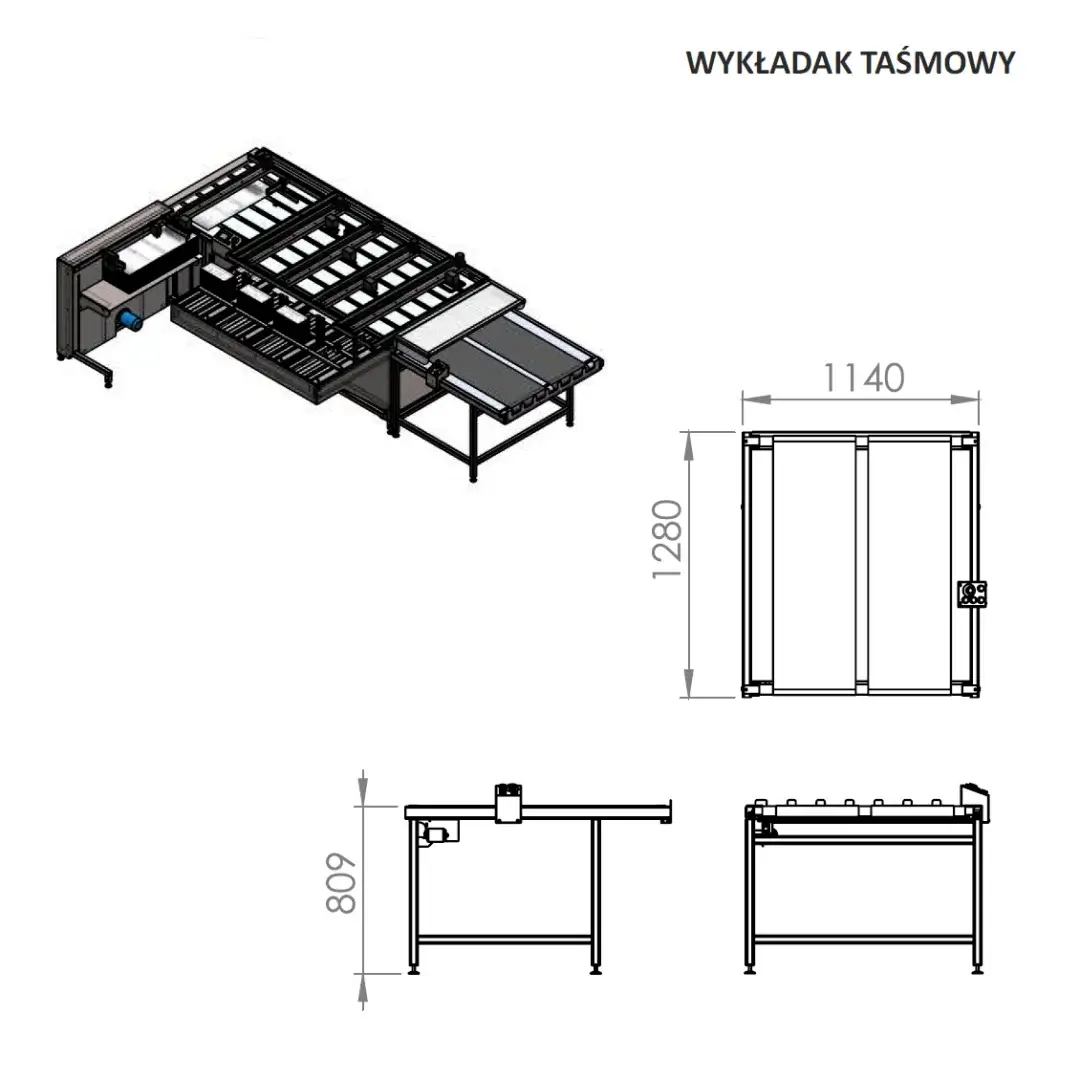

WYKŁADAK TAŚMOWY

Wykładak taśmowy za pomocą tasmy odbiera gotowe produkty w systemie ciągłym bez przerywania procesu produkcyjnego.

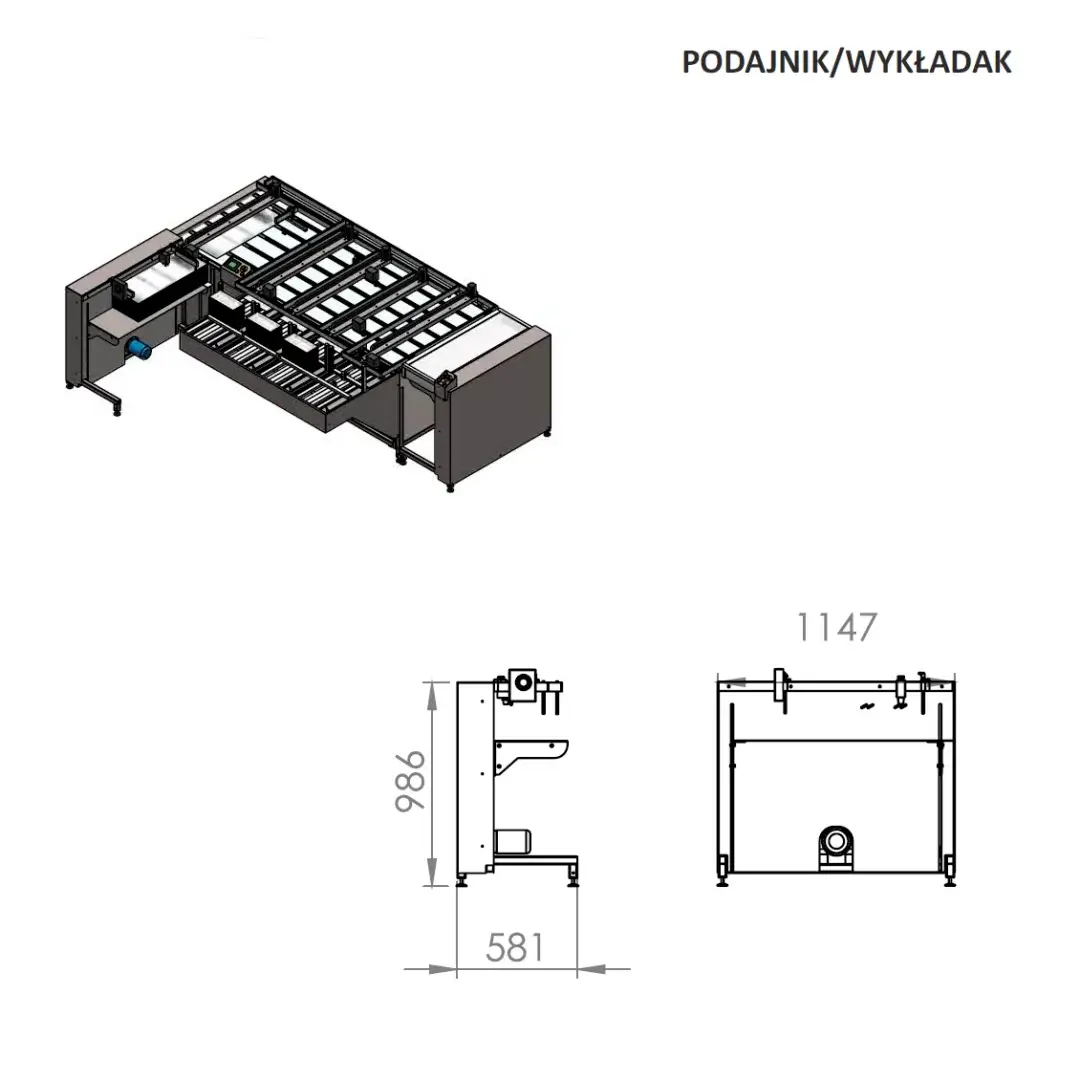

WYKŁADAK winda

Wykładak z windą odbiera gotowe kalendarze , w miarę zapełniania opuszcza się ku dołowi robiąc miejsce na kolejne kalendarze. Po zapełnieniu wykładaka należy go opróżnić.

Calone 1000 może pracować w trybie kalendarza jedno-, dwu-, trzy- i czteroczęściowego. Czwarta stacja może być skonfigurowana jako podajnik bloków kalendarza lub jako podajnik głowic. Opcjonalnie czwartą stację można skonfigurować jako stację zmiany bloków/nagłówków kalendarza. Maszyna wyposażona jest w automatyczny podajnik kalendarzowy, który umożliwia umieszczenie stosu okładek, które są pobierane przez przyssawki. Górne części są następnie wyrównywane i stabilnie prowadzone przez całą maszynę. Zastosowanie tego rozwiązania gwarantuje powtarzalność i standardy jakościowe produktu finalnego. Aby osiągnąć maksymalną wydajność, istotne jest, aby kalendarze można było dodawać w trakcie pracy, a głowice kalendarzy można naklejać w trybie automatycznym lub półautomatycznym.
