Półautomat HEAD-one -do produkcji główek kalendarzy

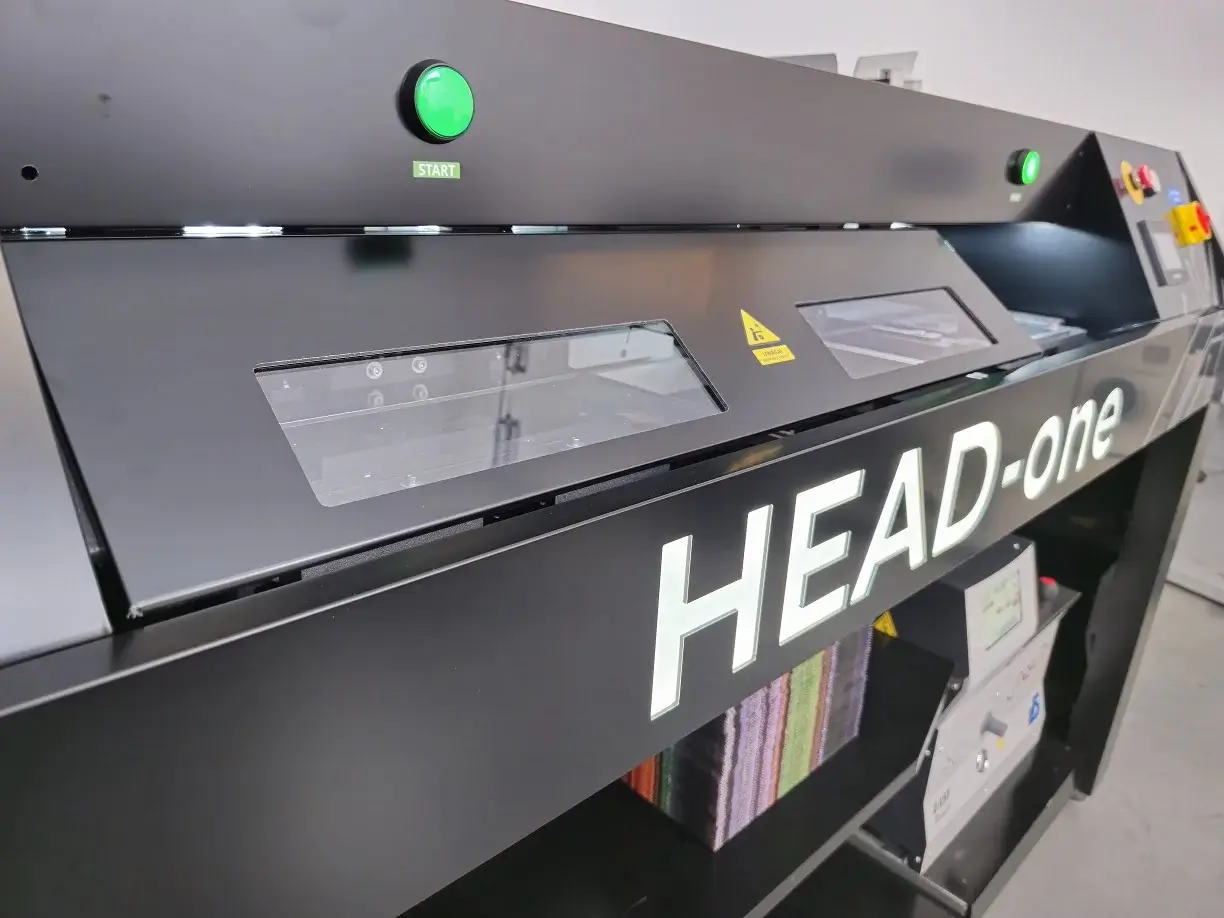

HEAD-one

Półautomat do produkcji wypukłych główek do kalendarzy ściennych wielodzielnych automatycznie okleja wklejkę oklejką, nakładając klej na brzegi wklejki oraz zawijając na nią oklejkę. Tektura falista lub lita jest automatycznie pobierana ze stosu i przenoszona na stację klejącą, równocześnie aplikując klej hot-melt na każdą z czterech krawędzi tektury.
HEAD-one pozwala na produkcję ponad 600 wypukłych główek na godzinę

dane techniczne

Wydajność klejenia główek

do 600 szt. / godz.

Liczba osób do obsługi

1 osoba

Min/maks. szerokość główek (na gotowo)

300 mm / 340 mm

Min/maks. wysokość główek (na gotowo)

200 mm / 280 mm

Wklejka / Kartonik

tektura falista / lita
szer. 290-300 mm wys. 190-270 mm

Oklejka – rodzaj papieru

kreda, karton GC1, GC2, GD2
zbigowane z wyciętymi narożnikami

Oklejka – gramatura

250 g/m² – 450 g/m²

Oklejka – języczki / kłapony do zawijania

szerokość 15 – 25 mm

Pojemność stosu wklejek

300 mm (dokładanie non-stop)

Pojemność magazynu gotowych główek

400 mm (odbieranie non-stop)

Powierzchnia robocza

2500 x 2300 x 2500 mm

Wymiary urządzenia

1320 x 1060 x 1900 mm [Wys. x Szer. x Gł.]

Waga urządzenia

waga urządzenia z systemem klejowym 250 kg

Przyłącze pneumatyczne – zapotrzebowanie

powietrze osuszone – 8 bar – 200 l/min

Zasilanie maszyny

230 V AC, 50 Hz, 1f (+/- 5%) – 16A

Zasilanie stacji klejowej

380 V AC, 50 Hz, 3f (+/- 5%) – 16A

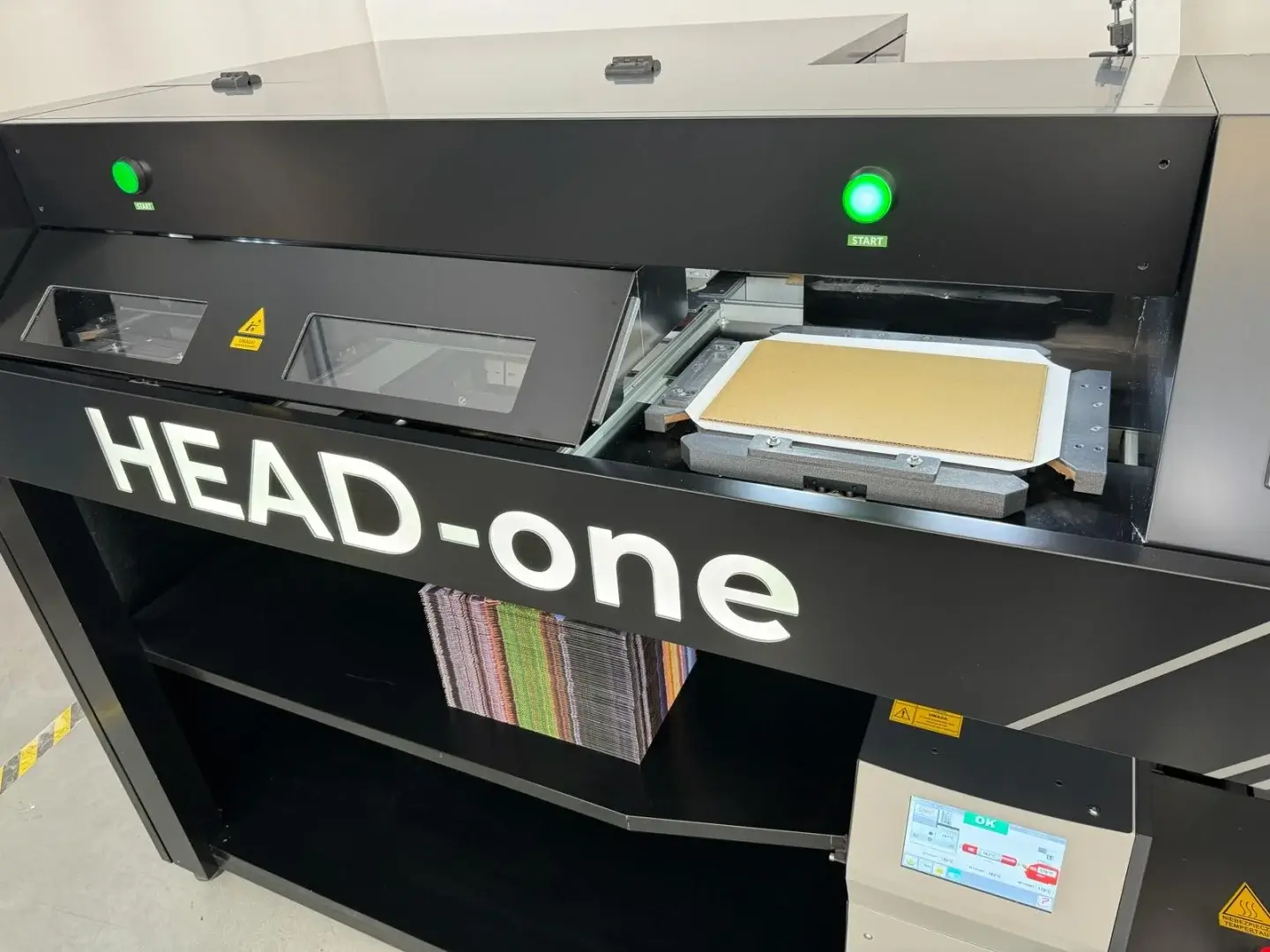

Urządzenie HEAD-one automatyzuje produkcję główek koralików, które zwykle są klejone ręcznie. Jest niezwykle łatwy i intuicyjny w obsłudze. Tektura falista lub lita jest automatycznie pobierana ze stosu i transportowana do stanowiska klejenia, gdzie gorący klej jest jednocześnie nakładany na każdą z czterech krawędzi tektury. Jedyną czynnością, jaką musi wykonać operator, jest umieszczenie wkładki na stacji zaciskowej – czynność tę wykonuje się naprzemiennie po prawej i lewej stronie. Po zamocowaniu nagłówek jest gotowy i automatycznie transportowany do tacy odbiorczej.
Maszyna HEAD-one umożliwia produkcję ponad 600 głowic wypukłych na godzinę w wysokiej jakości.

PODSTAWOWE ELEMENTY

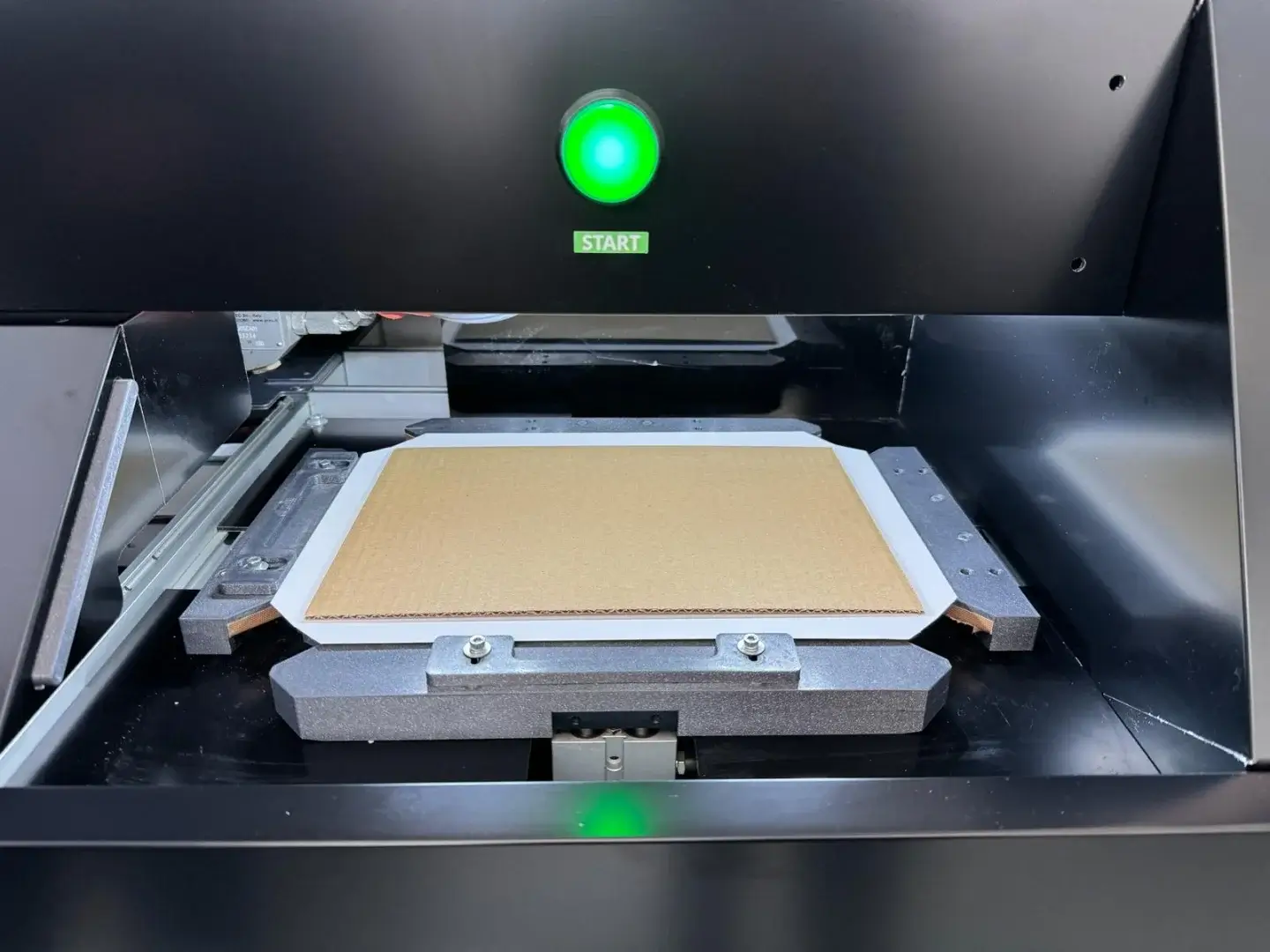

STACJA ZACISKAJĄCA

Urządzenie posiada specjalnie wyprofilowaną stację z automatycznym podawaniem oklejek, na którą są automatycznie nanoszone wklejki, a cały proces trwa ok. 5 sekund.

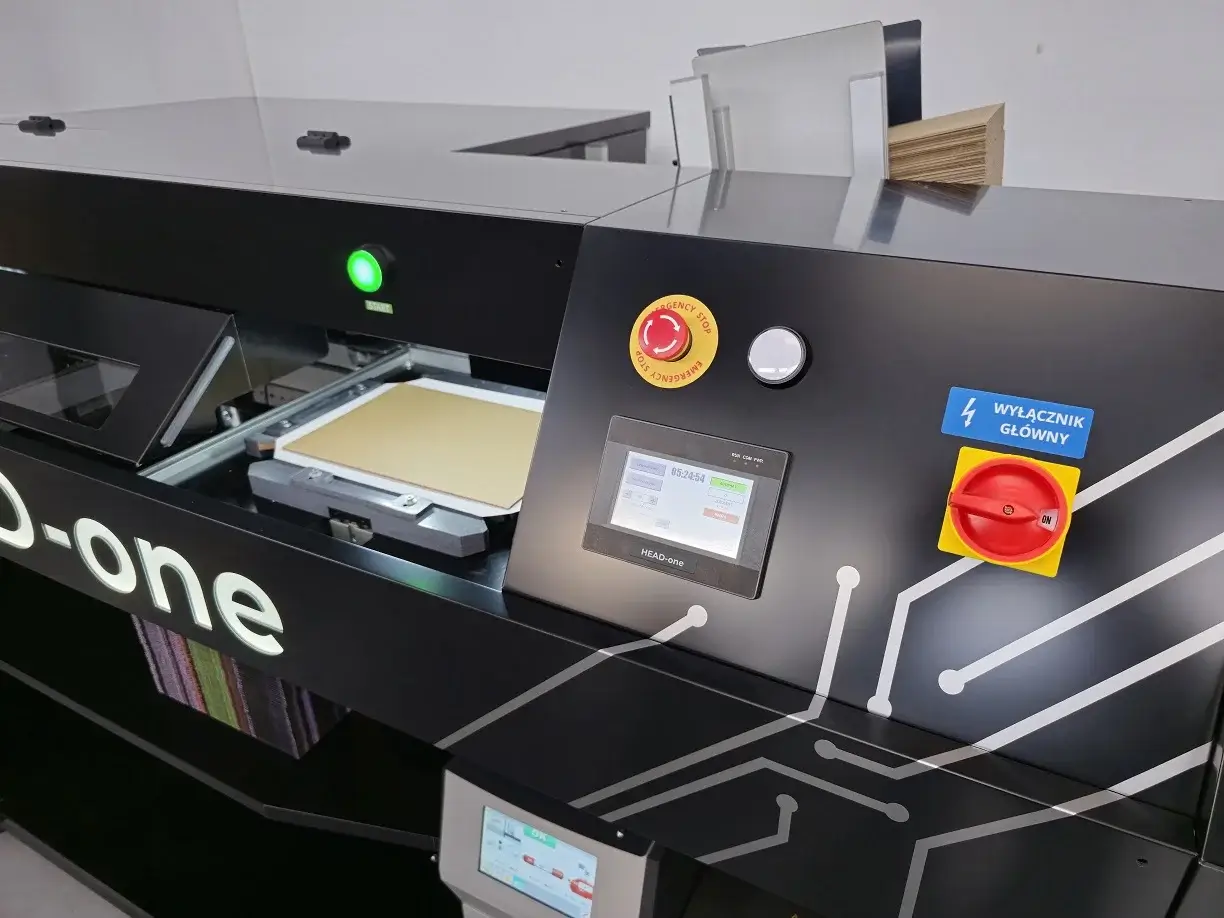

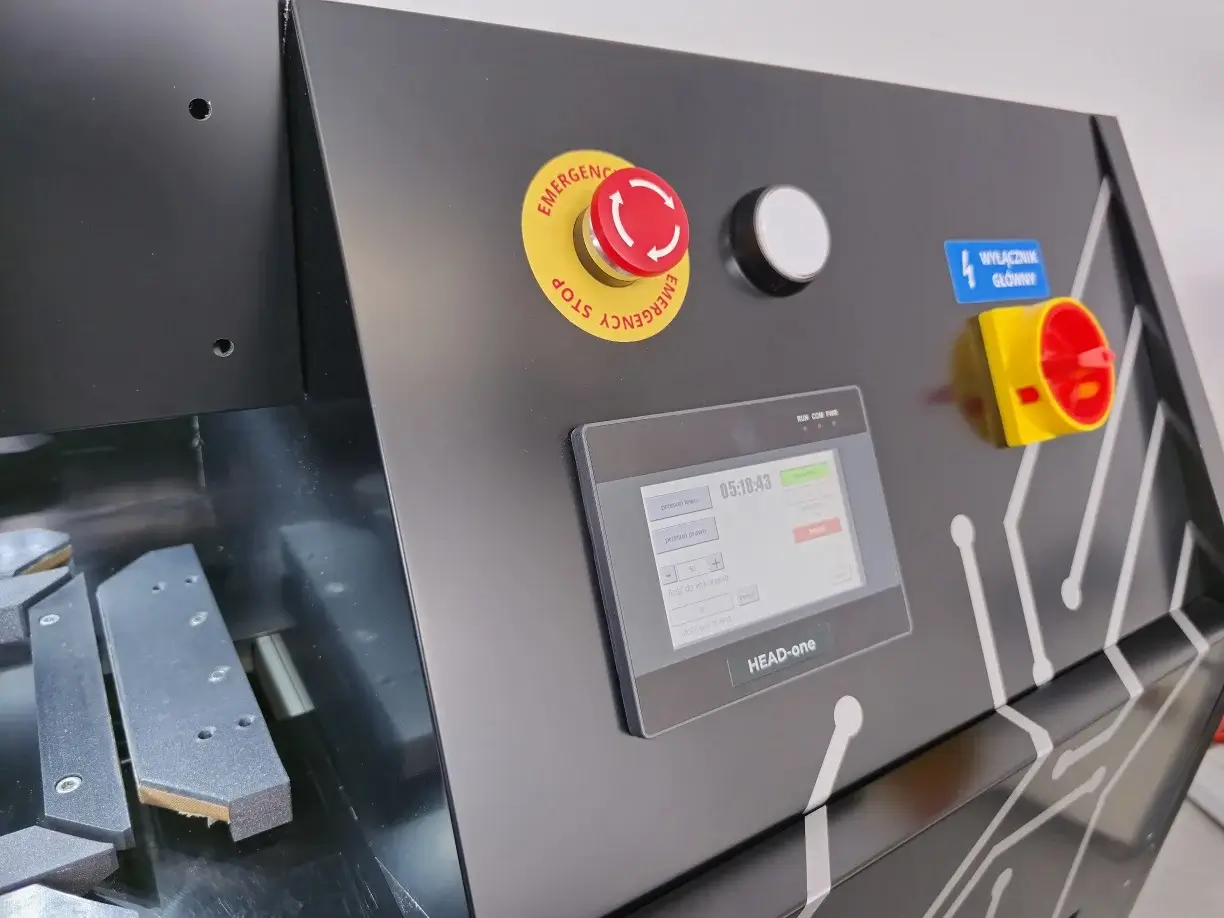

ekran DOTYKOWY

Panel sterujący wyposażony w duży i czytelny wyświetlacz dotykowy z możliwością dokonywania zapisu ustawień poszczególnych pra

KLEJENIE GŁÓWEK

Maszyna automatycznie pobiera oklejki i kartoniki, okleja wklejkę oklejką, nakładając klej na gorąco na brzegi wklejki oraz zawijając na nią oklejkę.

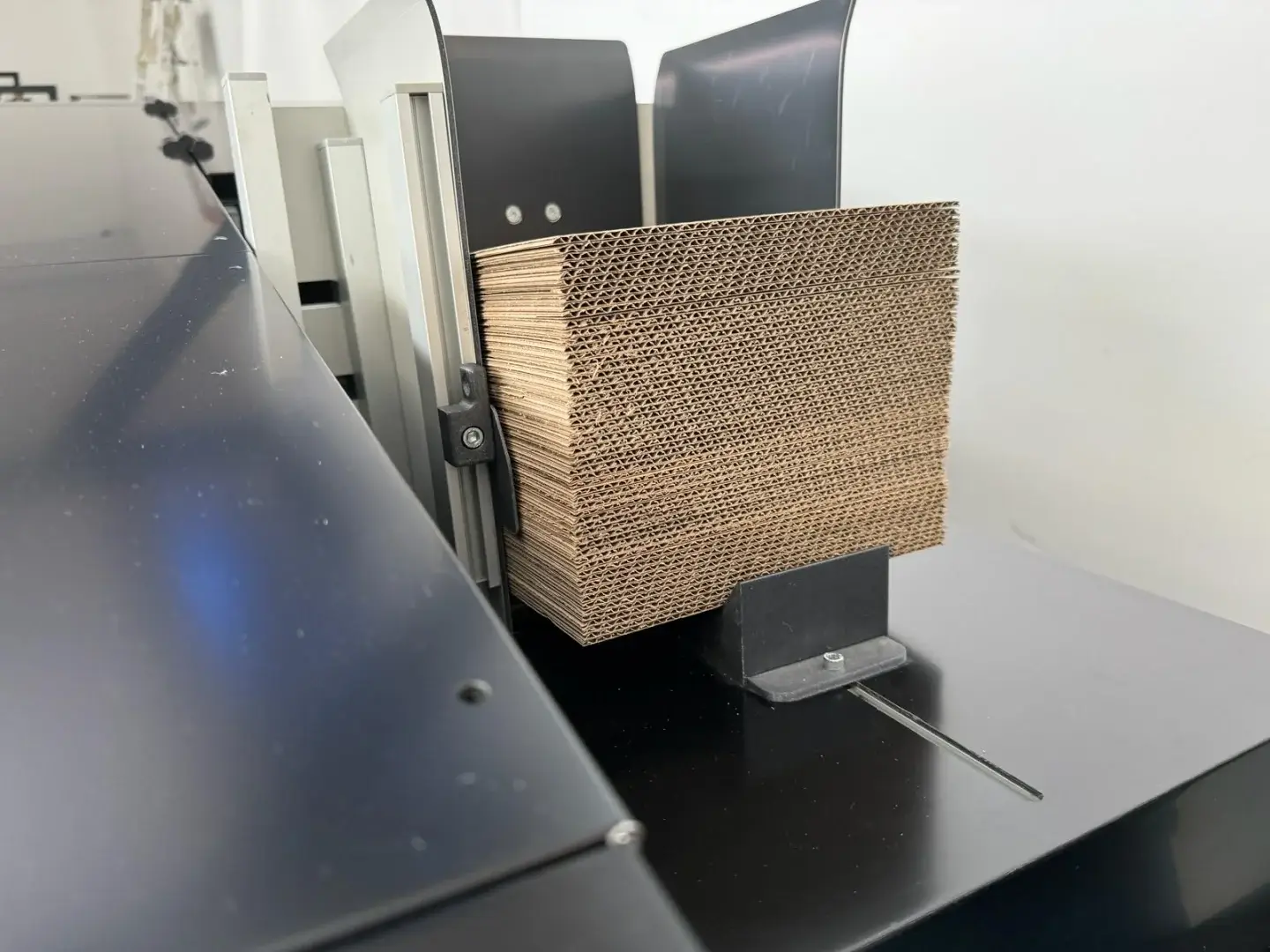

podajnik tektury

Urządzenie posiada pojemnik stosu wklejek z tektury litej i/lub falistej z bocznymi markami. Podajnik należy uzupełniać podczas trwania procesu.

KLEJOWNIK

Klejownik to urządzenie peryferyjne, które rozgrzewa klej HOT-MELT i za pomocą podgrzewanych węży doprowadza go do czterech głowic, nakładających klej na krawędzie główki. Zapewnia to trwałe i mocne sklejenie brzegów główki.

wykładak główek

Główki opadają na windę odbiorczą, co umożliwia operatorowi odbieranie gotowych główek bez zatrzymywania maszyny co 10-12 minut
