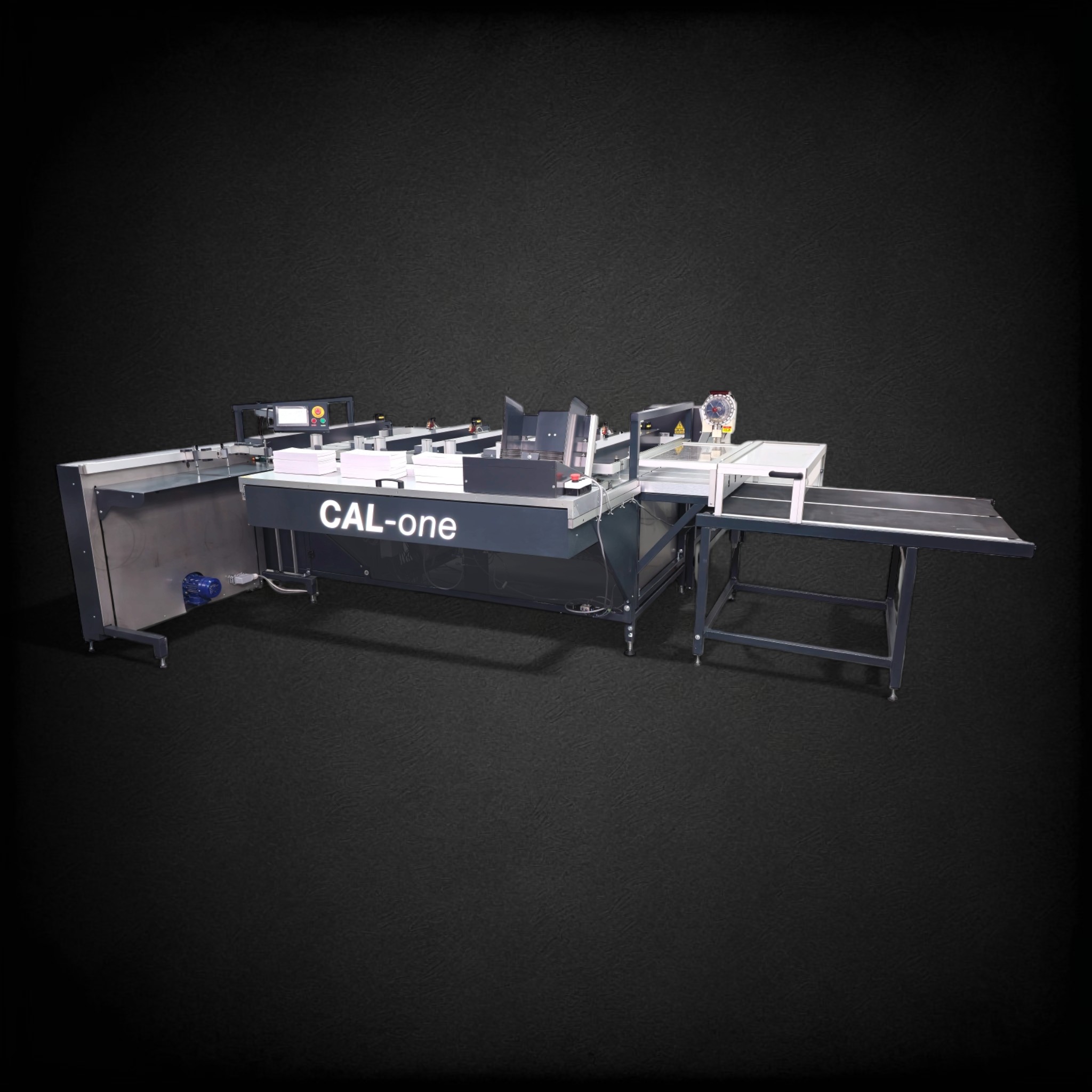

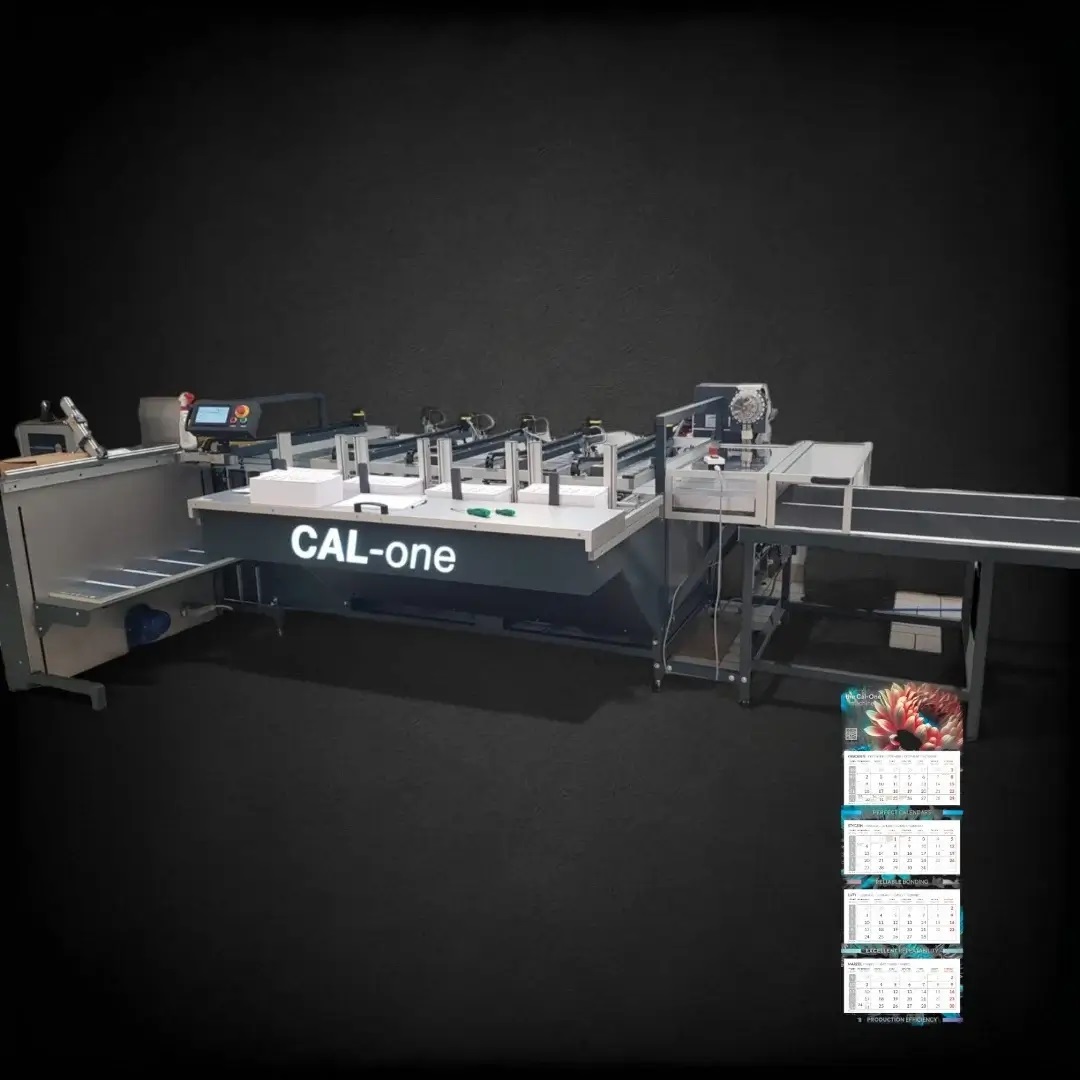

CAL-one 1200

To model przeznaczony do produkcji kalendarzy ściennych: jednodzielnych, dwudzielnych, trójdzielnych oraz czterodzielnych. Maszyna osiąga prędkość mechaniczną do 1200 gotowych kalendarzy na godzinę.
Trzy pierwsze stacje służą do podawania kalendariów, natomiast czwarta może pełnić rolę podajnika bloczków kalendariów lub główek, w zależności od konfiguracji. W opcji piąta stacja może zostać wyposażona w moduł do dziurkowania kalendarzy ekonomicznych lub w napownicę (oczkarkę). Urządzenie wyposażone jest w automatyczny podajnik plecków kalendarzowych, a główki są doklejane w pełni automatycznie z podajnika strumieniowego.
Do efektywnej pracy maszyny wystarczy jeden operator co pozwala na znaczne zwiększenie wydajności – zastępuje pracę 10 osób przy zachowaniu wysokiej jakości i powtarzalności.

dane techniczne

Prędkość klejenia kalendarzy
jednodzielnych i/lub wielodzielnych

do 1200 szt. / godz.

Liczba osób do obsługi

1 – 2 osoby (w zależności od trybu pracy i ograniczeń systemu)

Min/maks. szerokość blatów (pleców)

250 mm / 375 mm

Min/maks. długość blatów (pleców)

200 mm / 1050 mm

Pojemność magazynu blatów do naklejania

450 mm (~2000 szt. karton 230g)

Maksymalna wysokość kalendariów

320 mm

Min/maks. szerokość kalendariów

250 mm / 370 mm

Powierzchnia robocza

3900 x 5350 x 3900 mm

Wymiary urządzenia z wykładakiem typu winda

1095 x 3673 x 2311 mm [Wys. x Szer. x Gł.]

Wymiary urządzenia z wykładakiem taśmowym

1149 x 4375 x 2311 mm [Wys. x Szer. x Gł.]

Waga urządzenia z klejownikiem i wykładakiem

typu winda – 560 kg, taśmowym – 610 kg

Waga napownicy / dziurkarki

60 kg / 2kg

Zasilanie maszyny

230 V AC, 50 Hz, 1f (+/- 5%) – 16A

Zasilanie stacji klejowej

380 V AC, 50 Hz, 3f (+/- 5%) – 16A

DOSTĘPNE KONFIGURACJE

ODBIORNIKI

WYKŁADAK typu winda

Wykładak z windą odbiera gotowe kalendarze , w miarę zapełniania opuszcza się ku dołowi robiąc miejsce na kolejne kalendarze. Po zapełnieniu wykładaka należy go opróżnić.

WYKŁADAK TAŚMOWY

Odbiornik działający w trybie serii lub strumieniowym za pomocą taśmy odbierane są gotowe produkty w systemie ciągłym bez przerywania procesu produkcyjnego.

WERSJA SEKCJI

WERSJA 5G

3 Stacje klejenia bloczków
4 Stacja klejenia główek
1 Stacja zamienna dziurkowania/oczkowania

WERSJA 5B

4 Stacje klejenia bloczków
1 Stacja klejenia zamienna dziurkowania / oczkowania

WERSJA 5B/G

3 Stacje klejenia bloczków
1 Stacja zamienna klejenia główek / bloczków
1 Stacja klejenia zamienna dziurkowania / oczkowania

SYSTEM KLEJOWY

na gorąco

System klejący PREO hot-melt: klej termotopliwy na gorąco typu HOT-MELT

NA ZIMNO

System z klejem na zimno: polecany klej (PLANATOL VD A 2010)

PODSTAWOWE ELEMENTY

MARKA BOCZNA

Zastosowanie marki bocznej wspomaga precyzyjnie wyrównywanie kalendariów oraz dokładne przenoszenie przez ssawki na blat roboczy.

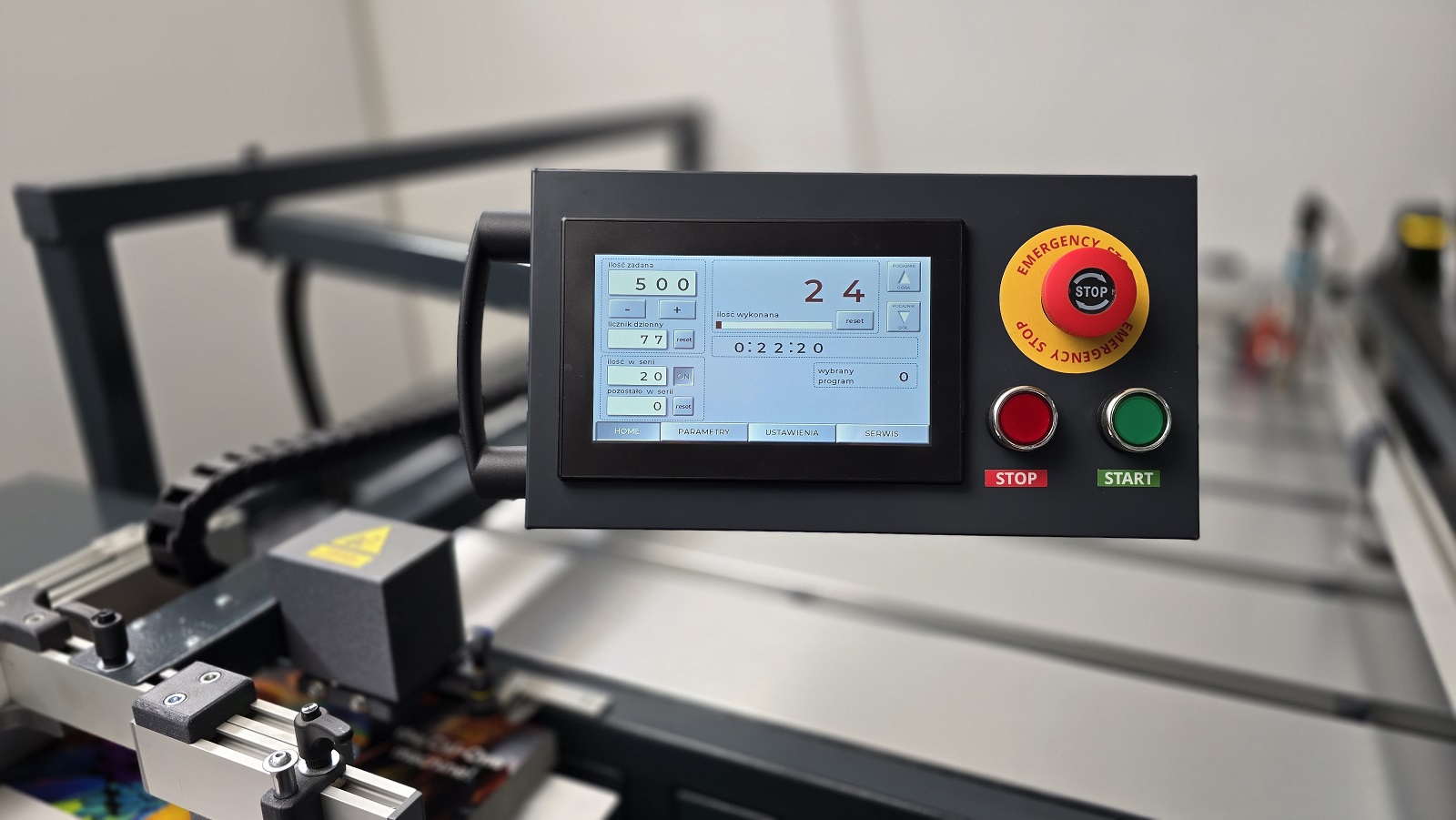

ekran DOTYKOWY

Panel sterujący wyposażony w duży i czytelny wyświetlacz dotykowy z możliwością dokonywania zapisu ustawień poszczególnych parametrów.

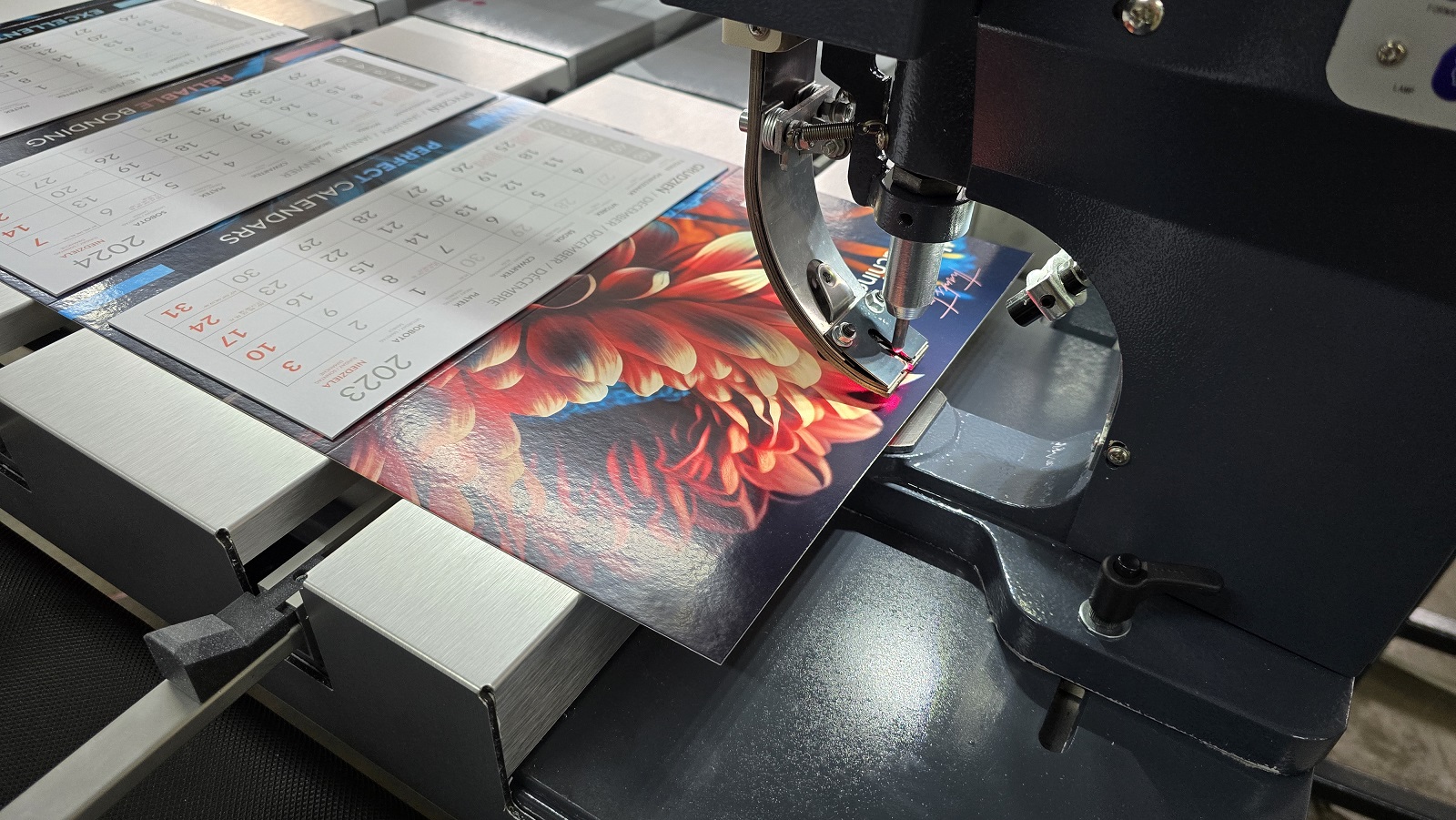

Oczkarka

Przystawka do nabijania małych oczek na kalendarzach ekonomicznych. Rozwiązanie stosowane głównie w kalendarzach ekonomicznych, trójdzielnych, czterodzielnych oraz pięciodzielnych, ze względu na ciężar tak dużych kalendarzy.

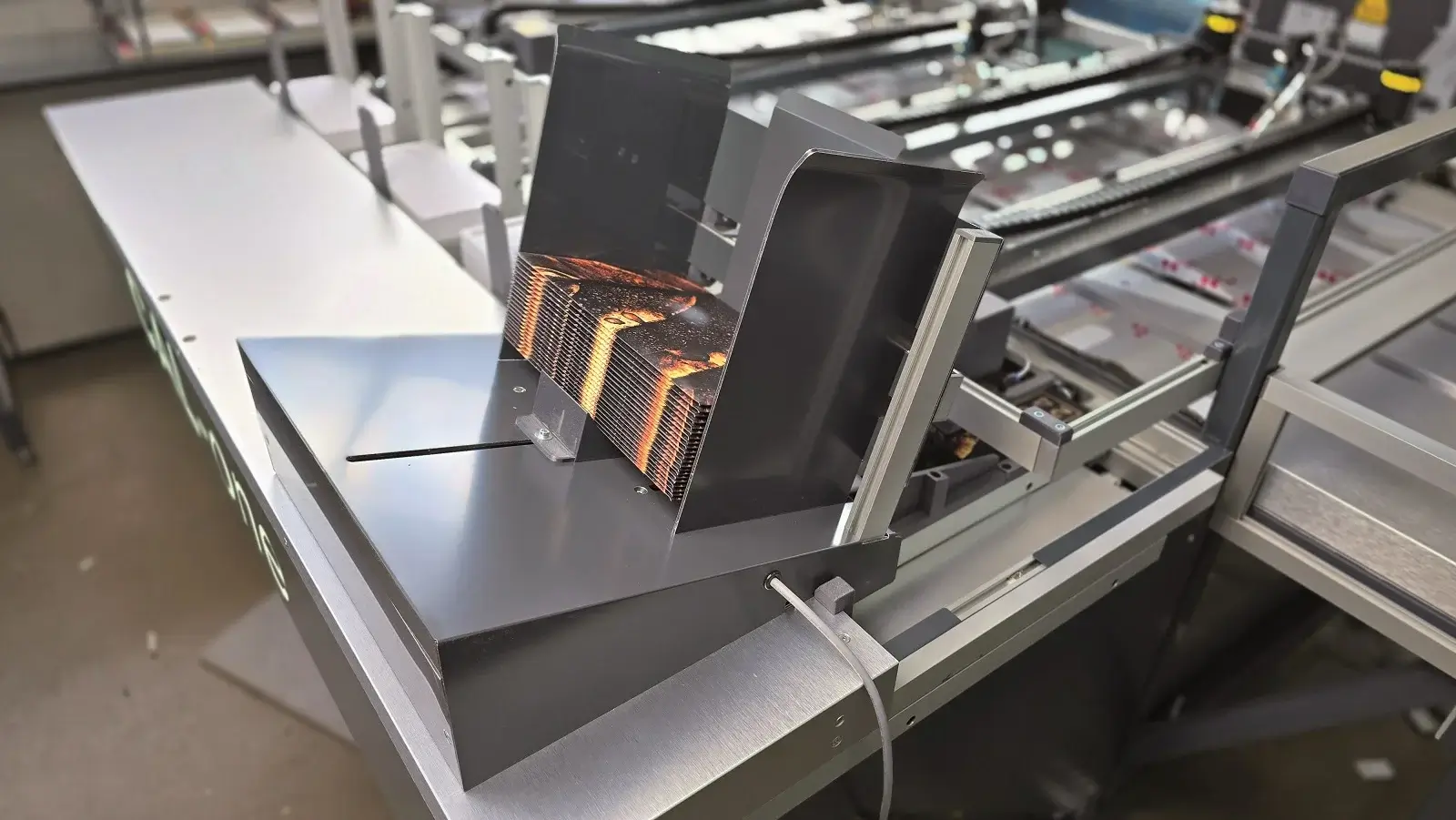

PODAJNIK STRUMIENIOWY

Automatyczny podajnik za pomocą paska pokrytego elastyczną gumą, wysuwa ze stosu główkę co umożliwia precyzyjne separowane główek bez ich zarysowywania. Główki dokładane są na stos w trakcie pracy w celu zapewnia nieprzerwanej produkcji.

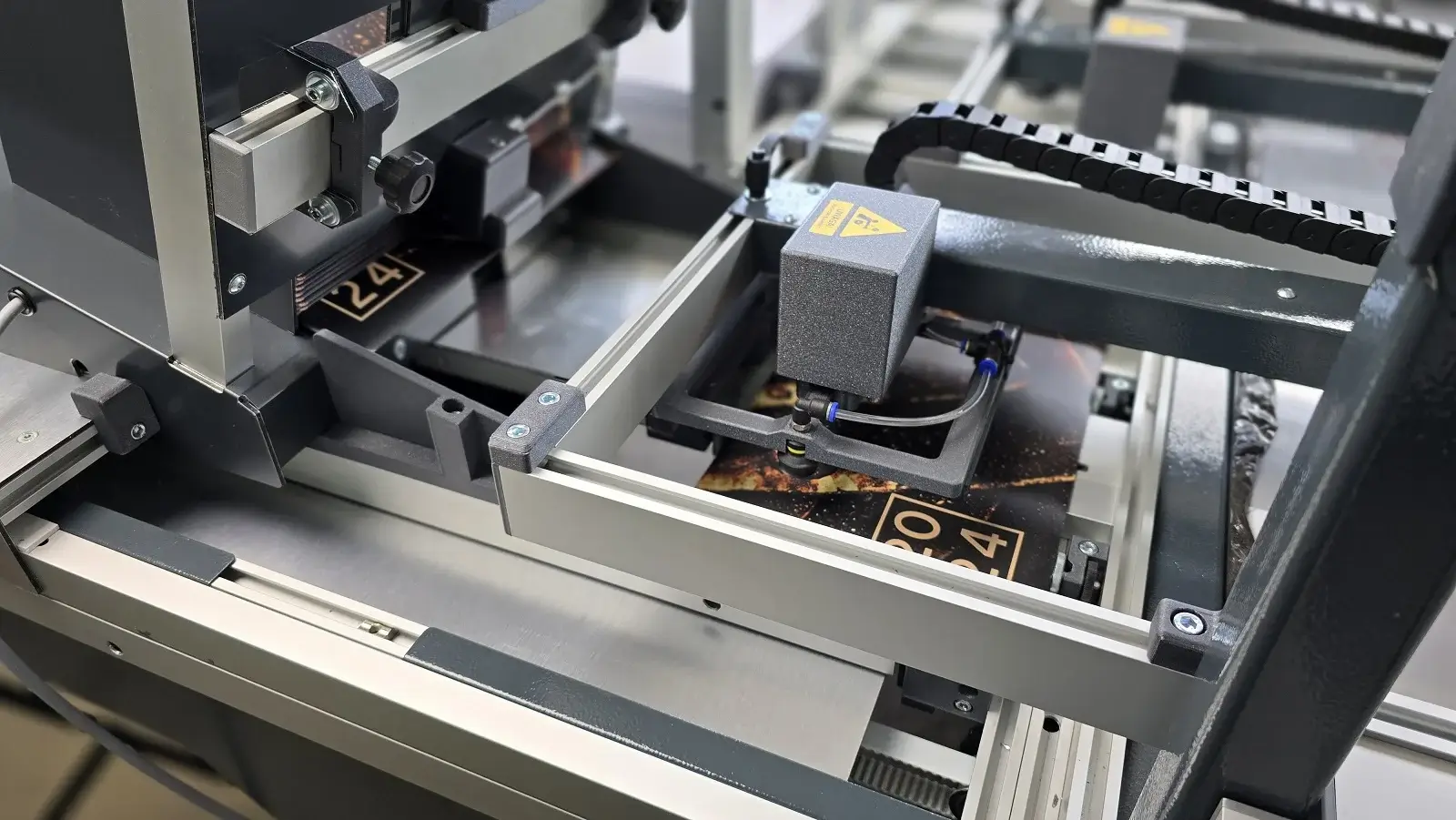

KLEJOWNIK

Klejownik to urządzenie peryferyjne, które rozgrzewa klej HOT-MELT i za pomocą podgrzewanych węży doprowadza go do czterech głowic, nakładających klej na krawędzie główki. Zapewnia to trwałe i mocne sklejenie brzegów główki.

PODAJNIK BLATÓW

Podajnik mieści stos około 450 mm blatów. Za pomocą ssawek przenoszone są na stół roboczy. Mocny rozdmuch arkuszy, skutecznie rozseparowywuje wydrukowane cyfrowo lub offsetowo, blaty. czego efektem jest brak zacięć przy pobieraniu blatów.

WYKŁADAK TAŚMOWY

Wykładak taśmowy za pomocą taśmy odbiera gotowe produkty w systemie ciągłym bez przerywania procesu produkcyjnego.

CAL-one 1200 może pracować w trybie kalendarzy jednodzielnych, dwudzielnych, trójdzielnych oraz czterodzielnych.
• Zastosowanie marki bocznej umożliwia precyzyjne pozycjonowanie
kalendariów, co ułatwia ich pewne i dokładne podnoszenie przez ssawki na
blat roboczy.

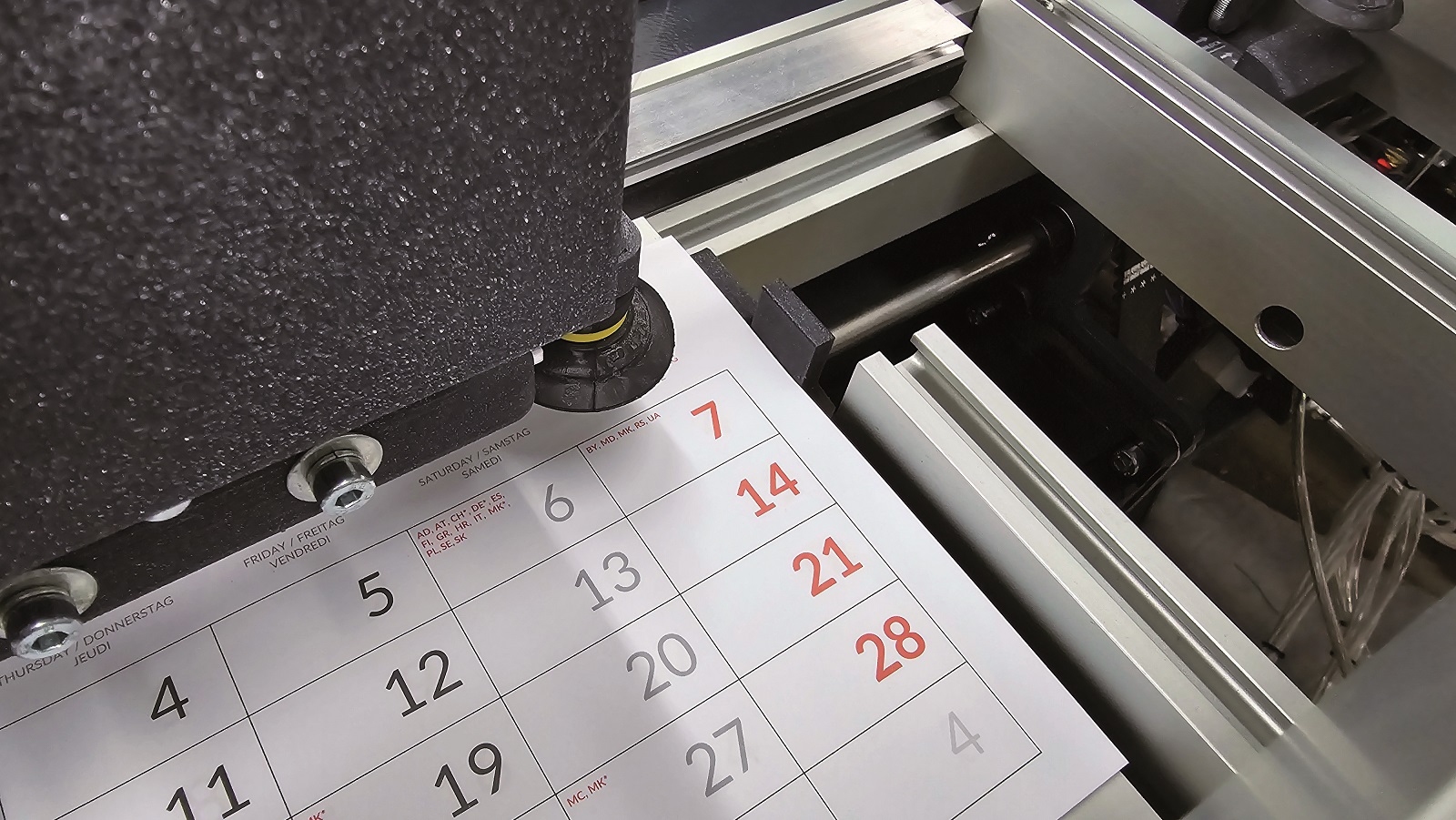

• Maszyna wyposażona jest w stół z podsysem, który precyzyjnie utrzymuje
blaty kalendarzy podczas procesu klejenia. Blaty są wyrównane,
a następnie prowadzone w stabilny sposób przez wszystkie etapy pracy.
Zastosowanie tego rozwiązania gwarantuje powtarzalność i wysoką jakość
produktu końcowego.
• Dla zachowania maksymalnej produktywności, kalendaria mogą być
dokładane w trakcie pracy, a główki do kalendarzy doklejane są
w trybie automatycznym z podajnika strumieniowego.
